Компонент для систем ввода-вывода Модуль ввода-вывода - AXL DO 8/2-2A - 2688381 (120266)

Поставляем Компонент для систем ввода-вывода Модуль ввода-вывода - AXL DO 8/2-2A - 2688381 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120266

Производитель

Phoenix Contact

Категория

Список компонентов для систем ввода-вывода

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

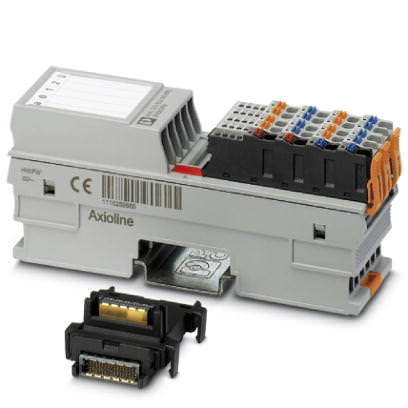

Описание Модуль ввода-вывода - AXL DO 8/2-2A - 2688381

Размеры

Ширина	35 мм
Высота	126,1 мм
Глубина	54 мм
Указание по размерам	Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Параметры подключения

Наименование	Axioline F штекер
Тип подключения	Технология Push in
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм

Общие сведения

Масса	136 г
Указания по значениям массы	со штекерами и цокольным модулем
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 минута
	Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/IEC 61000-4-2 Критерий В; разряд между контактами 6 кВ; воздушный разряд 8 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ
	Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий B; кабели питания (пост. тока): ±0,5 кВ/±0,5 кВ (симметрично/ассиметрично)
	Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
	Испытание на излучение помех согл. EN 61000-6-3 Чувствительность к радиопомехам согл. EN 55022 Класс B
Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида
	Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Диагностические сообщения	Короткое замыкание / перегрузка цифровых выходов да

Интерфейсы

Наименование	Локальная шина Axioline F
Тип подключения	Цокольный модуль
Скорость передачи данных	100 MBit/s

Потенциалы Axioline

Напряжение питания U_Bus	5 В DC (посредством цокольного модуля)
Потребляемый ток от U_Bus	макс. 150 мА
Питание модулей цифрового вывода U_O	24 В DC
Потребляемый ток от U_O	16 А (внешний предохранитель; В случае если суммарный ток превосходит 8 A, подсоедините питание к питающему штекеру параллельно, используя обе точки подключения!)

Цифровые выходы

Наименование, выход	Цифровые выходы
Тип подключения	Непосредственное подсоединение
Способ подключения	2-проводная схема
Количество выходов	8
Защитная схема	Защита от короткого замыкания, защита выходов от перегрузки Электронный
Выходное напряжение	24 В
Номинальное напряжение на выходе	24 В DC
Максимальный выходной ток на 1 канал	2 А
Максимальный выходной ток на 1 модуль	16 А (внешний предохранитель)
Номинальная индуктивная нагрузка	макс. 48 ВА (1,2 Гн; 12 ?; при номинальном напряжении)
Номинальная нелинейная нагрузка	макс. 48 Вт (при номинальном напряжении)
Номинальная активная нагрузка	макс. 48 Вт (12 ?; при номинальном напряжении)
