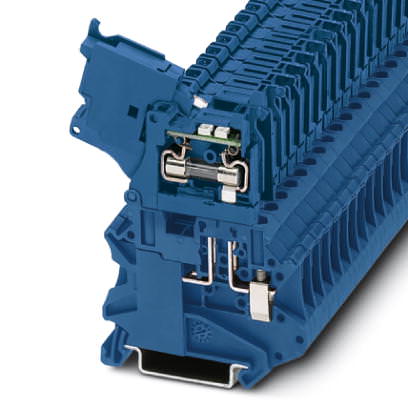

Клемма с держателями предохранителей Клеммы для установки предохранителей - UT 4-HESILED 24 (5X20) BU - 3046537 (92538)

Поставляем Клемма с держателями предохранителей Клеммы для установки предохранителей - UT 4-HESILED 24 (5X20) BU - 3046537 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

92538

Производитель

Phoenix Contact

Категория

Список клемм с держателями предохранителей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммы для установки предохранителей - UT 4-HESILED 24 (5X20) BU - 3046537

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	синий
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Предохранитель	G / 5 x 20
Тип предохранителя	Стекло
Расчетное импульсное напряжение	4 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Рассеиваемая мощность	макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
	макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки )
	макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании)
	макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании)
Диапазон напряжений, индикатор	12 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор	0,31 мА ... 0,95 мА
Подключение согласно стандарту	МЭК 60947-7-3
Максимальный ток нагрузки (нижний ярус)	6,3 А
Дополнительный текст	ток определяется установленным предохранителем.
Номинальный ток I_N (нижний ярус)	6,3 А
Номинальное напряжение U_N	24 В
Открытая боковая стенка	nein

Размеры

Ширина	6,2 мм
Длина	57,8 мм
Высота NS 35/7,5	73 мм
Высота NS 35/15	80,5 мм

Характеристики клемм

Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм?
2 жестких провода одинакового сечения, мин.	0,14 мм?
2 жестких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, мин.	0,14 мм?
2 гибких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,14 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	2,5 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Резьба винтов	M3
Мин. момент затяжки	0,6 Нм
Момент затяжки, макс.	0,8 Нм
