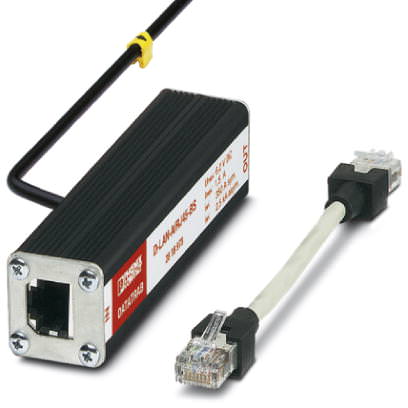

Продукция для шинных систем Устройство защиты от перенапряжений - D-LAN-A/RJ45-BS - 2818973 (118693)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - D-LAN-A/RJ45-BS - 2818973 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118693

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - D-LAN-A/RJ45-BS - 2818973

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Исполнение	Промежуточный штекер
Направление действие	Line-Line Line-Shield Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	B2
Класс VDE	C1
	C2
	C3
	B2
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	± 11 В DC
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мА
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	2,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	350 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	2,5 кA
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	160 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	160 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 30 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 500 В
Ограничение выходного напряжения при (10/700)мкс (фаза-фаза)	? 12 В
Ограничение выходного напряжения при (10/700)мкс (фаза-земля)	? 200 В
Остаточное напряжение при I_n (фаза-фаза)	? 37 В
Остаточное напряжение при I_n (фаза-земля)	? 70 В
Уровень защиты U_P (фаза-фаза)	? 30 В (C1, 500 В / 250 А)
	? 10 В (B2, 4 кВ / 100 А)
Уровень защиты U_P (фаза-земля)	? 400 В (C1, 500 В / 250 А)
	? 150 В (B2, 4 кВ / 100 А)
Уровень защиты UP (экран-земля)	? 600 В (C2, 4 кВ / 2 кА)
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, асим.	1 дБ (До 100 МГц, системы сопротивлением 100 ?)
Переходное затухание	35 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 ? / 100 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	> 100 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	> 100 МГц
Емкость (фаза-фаза)	20 пФ (1 МГц)
Емкость (фаза-земля)	1 пФ (1 МГц)

Характеристики клемм

Тип подключения	RJ45
Тип подключения ВХОД	Гнездо RJ45
Тип подключения ВЫХОД	Гнездо RJ45
Способ подключения	Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI)
