Продукция для шинных систем Устройство защиты от перенапряжений - DT-LAN-CAT.6+ - 2881007 (108691)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - DT-LAN-CAT.6+ - 2881007 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108691

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

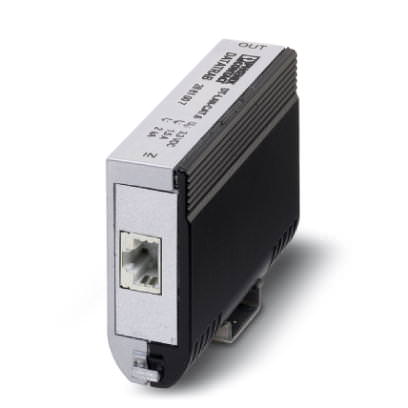

Описание Устройство защиты от перенапряжений - DT-LAN-CAT.6+ - 2881007

Размеры

Высота	103 мм
Ширина	25 мм
Глубина	63 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Цинк. литье под давлением
Цвет	серебристый / черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Тип монтажа	Соответствующий промежуточный штекер и DIN-рейка 35 мм
Исполнение	Промежуточный штекер для установки на монтажную рейку
Полюсов	8
Направление действие	Line-Line Line-Ground/Shield

Защитная цепь

Класс испытания согл. МЭК	B2
	C1
	C2
	C3
	D1
Класс VDE	B2
	C1
	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	? 3,3 В DC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	? 3,3 В DC (± 60 В пост. тока / PoE+)
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	? 180 В DC
Номинальный ток I_N	? 1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 8 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	100 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	2 кA (на сигнальную пару)
Суммарный импульсный ток (8/20) мкс	10 кA
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	? 40 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	? 160 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 85 В (PoE)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 700 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 9 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 700 В
Остаточное напряжение при I_n (фаза-фаза)	? 15 В
	? 100 В (PoE)
Уровень защиты U_P (фаза-фаза)	? 9 В (B2 - 1 кВ / 25 A)
	? 100 В (B2 - 1 кВ / 25 A - PoE)
	? 15 В (500 В / 100 А)
Уровень защиты U_P (фаза-земля)	? 600 В
	? 700 В (C2 - 4 кВ / 2 кА)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	1 дБ (? 250 МГц)
Переходное затухание	? 35 дБ (при 250 МГц / 100 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	> 500 МГц
Емкость (фаза-фаза)	Тип. 12 пФ (f =1 МГц / VR = 0 В)
Емкость (фаза-земля)	Тип. 2 пФ (f =1 МГц / VR = 0 В)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	B2 (1 кВ / 25 А)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (4 кВ / 100 A)
	C2 (4 кВ / 2 кА)
	D1 (1 кА)
