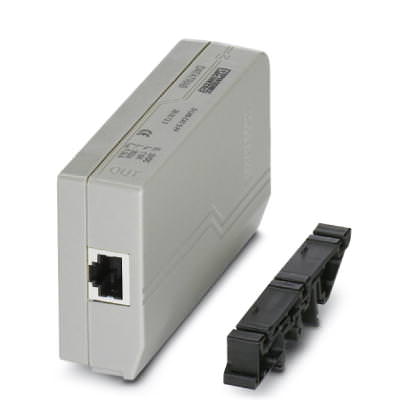

Продукция для шинных систем Устройство защиты от перенапряжений - D-LAN-CAT.5-FP - 2800723 (118695)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - D-LAN-CAT.5-FP - 2800723 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118695

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - D-LAN-CAT.5-FP - 2800723

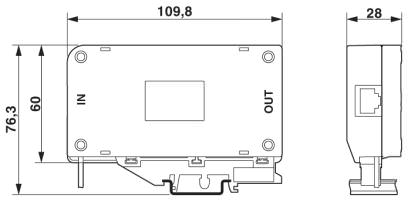

Размеры

Высота	110 мм
	75 мм (с адаптером NS35)
Ширина	28 мм
Глубина	60 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	ABS
Класс воспламеняемости согласно UL 94	V0
Цвет	cерый
Стандарты для воздушных путей и путей утечки	МЭК 60664
Тип монтажа	Соответствующий промежуточный штекер и DIN-рейка 35 мм
Исполнение	Промежуточный штекер для установки на монтажную рейку
Полюсов	8
Направление действие	Line-Line Line-Ground/Shield

Защитная цепь

Класс испытания согл. МЭК	B2
	C1
Класс VDE	B2
	C1
Макс. напряжение при длит. нагрузке U_C	? 5 В DC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	? 5 В DC (± 57 В DC / PoE)
Номинальный ток I_N	? 1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 600 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	350 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	? 25 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	? 25 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 25 В
	? 90 В (PoE)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 750 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 25 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 750 В
Остаточное напряжение при I_n (фаза-фаза)	? 35 В (C1 - 350 A)
	? 110 В (C1 - 350 A)
Остаточное напряжение при I_n (фаза-земля)	? 700 В (C1 - 350 A)
Уровень защиты U_P (фаза-фаза)	? 20 В (B2 - 1 кВ / 25 A)
	? 90 В (B2 - 1 кВ / 25 A - PoE)
	? 35 В (C1 - 700 В / 350 A)
	? 110 В (C1 - 700 В / 350 A - PoE)
Уровень защиты U_P (фаза-земля)	? 700 В (B2 - 1 кВ / 25 A)
	? 700 В (C1 - 700 В / 350 A)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	? 1 дБ (100 МГц/100 Ом)
Переходное затухание	? 63,3 дБ (1 МГц/100 Ом)
	? 43,6 дБ (16 МГц/100 Ом)
	? 30,1 дБ (100 МГц/100 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	> 100 МГц
Емкость (фаза-фаза)	Тип. 15 пФ (f =1 МГц / VR = 0 В)
Емкость (фаза-земля)	Тип. 5 пФ (f =1 МГц / VR = 0 В)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	B2 (1 кВ / 25 A)
	C1 (700 В / 350 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (1 кВ/25 A)
	C1 (700 В / 350 A)
