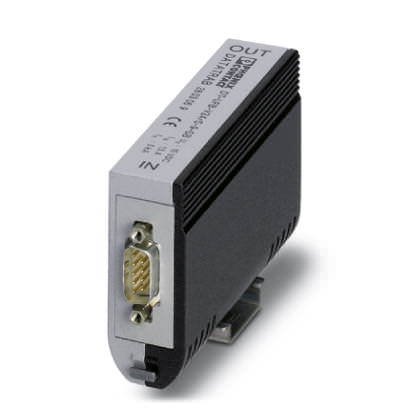

Продукция для шинных систем Устройство защиты от перенапряжений - DT-UFB-V24/S-9-SB - 2803069 (118634)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - DT-UFB-V24/S-9-SB - 2803069 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118634

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser LIQUIPHANT M FTL51C-ABDNBNDG4AA

Пускатель магнитный 9А катушка управления 230В АС 1НО+1НЗ LC1D LC1D09M7 Schneider Electric

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - DT-UFB-V24/S-9-SB - 2803069

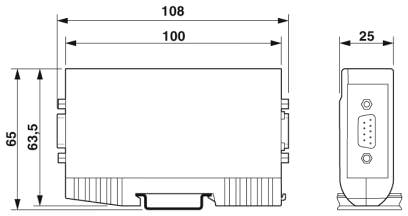

Размеры

Высота	108 мм
Ширина	25 мм
Глубина	63 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Цинк. литье под давлением
Цвет	серебристый / черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	VDE 0110-1
Тип монтажа	Соответствующий промежуточный штекер и DIN-рейка 35 мм
Исполнение	Промежуточный штекер для установки на монтажную рейку
Полюсов	9
Направление действие	Line-Line Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	B2
	C1
	C2
	C3
Класс VDE	B2
	C1
	C2
	C3
Макс. напряжение при длит. нагрузке U_C	15 В DC
	10 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-GND)	15 В DC
	10 В AC
Номинальный ток I_N	? 1 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA (на одну жилу)
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	? 250 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	? 250 А
	? 250 А
Суммарный импульсный ток (8/20) мкс	5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	50 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	50 А
	50 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	50 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	50 А
	50 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 50 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 30 В
Остаточное напряжение при I_n (фаза-фаза)	? 55 В
Остаточное напряжение при In (фаза-земля)	? 30 В
Уровень защиты U_P (фаза-фаза)	? 55 В (B2 - 25 А)
	? 55 В (C1 - 250 А)
Уровень защиты U_P (фаза-земля)	? 400 В (B2 - 25 А)
	? 450 В (C1 - 250 А)
	? 30 В (C1 - 250 А)
	? 30 В (B2 - 25 А)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 1 нс
	? 100 нс
Время срабатывания tA (экран-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,3 дБ (? 700 кГц / 100 Ом)
	Тип. 0,3 дБ (? 700 кГц / 150 Ом)
Вносимое затухание aE, асим.	Тип. 0,3 дБ (? 400 кГц / 100 Ом)
	Тип. 0,3 дБ (? 400 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	Тип. 2,5 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 2,5 МГц
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 100 Ом	Тип. 1,3 МГц
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом	Тип. 1,3 МГц
Емкость (фаза-фаза)	Тип. 1 нФ (f=1 МГц / V_R= 0 В)
Емкость (фаза-земля)	Тип. 2 нФ (f=1 МГц / V_R= 0 В)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	B2 (1 кВ / 25 А)
	C1 (500 В / 250 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (1 кВ / 25 А)
	C1 (500 В / 250 А)

Характеристики клемм

Тип подключения	D-SUB-9
Тип подключения ВХОД	Штекер D-SUB-9
Тип подключения ВЫХОД	Гнездо D-SUB-9
