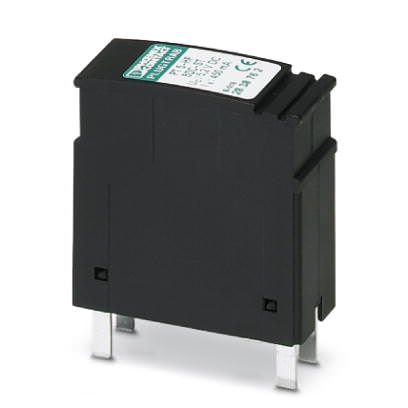

Продукция для шинных систем Устройство защиты от перенапряжений - PT 5-HF-24DC-ST - 2906002 (118696)

Поставляем Продукция для шинных систем Устройство защиты от перенапряжений - PT 5-HF-24DC-ST - 2906002 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118696

Производитель

Phoenix Contact

Категория

Список продукции для шинных систем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - PT 5-HF-24DC-ST - 2906002

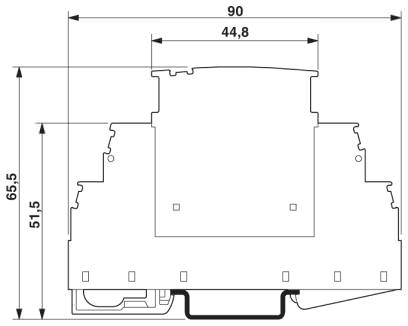

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6.6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	5
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	28 В DC
Номинальный ток I_N	450 мА (45 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Ток защитного проводника I_PE	? 5 мкA (С PT 2x2-BE)
	? 1 мкA (С PT 2x2+F-BE)
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA (С PT 2x2+F-BE)
	10 кA (С PT 2x2-BE)
Суммарный импульсный ток (8/20) мкс	20 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	25 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA (С PT 2x2-BE)
	3 кA (С PT 2x2+F-BE)
Уровень защиты U_P (фаза-фаза)	? 150 В (C1 - 1 кВ/500 A))
	? 165 В (C2 - 10 кВ / 5 кА)
	? 450 В (C2 - 10 кА)
	? 50 В (C3 (25 A))
Уровень защиты U_P (фаза-земля)	? 150 В (C1 - 1 кВ/500 A))
	? 700 В (C1 - 1 кВ / 500 A; BE:+F)
	? 165 В (C2 - 10 кВ / 5 кА)
	? 900 В (C2 - 10 кВ / 5 kA; BE:+F)
	? 450 В (C2 - 10 кА)
	? 1000 В (C2 - 10 кВ; BE:+F)
	? 50 В (C3 (25 A))
	? 800 В (C3 - 25 A; BE:+F)
	? 150 В (C1 - 1 кВ/500 A))
	? 150 В (C1 - 1 кВ / 500 A; BE:+F)
	? 165 В (C2 - 10 кВ / 5 кА)
	? 165 В (C2 - 10 кВ / 5 kA; BE:+F)
	? 450 В (C2 - 10 кА)
	? 450 В (C2 - 10 кВ; BE:+F)
	? 50 В (C3 (25 A))
	? 50 В (C3 - 25 A; BE:+F)
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 500 нс
Вносимое затухание aE, сим.	Тип. 0,3 дБ (? 13 МГц / 100 ?)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	Тип. 70 МГц
Емкость (фаза-фаза)	Тип. 23 пФ
Сопротивление на каждую цепь	2,2 ? ±10 % (1-2/5-6/7-8/11-12)
	? 1 ? (9-10)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	500 мА (Например, T в соотв. с МЭК 127-2/III)

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Подключение с выравниванием потенциалов

Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
