Описание

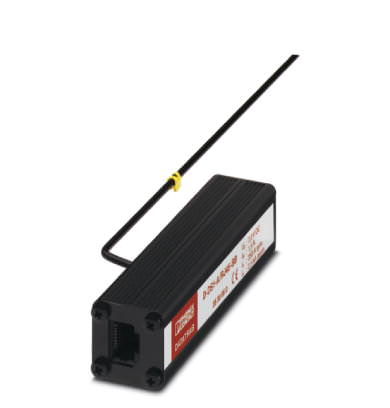

Описание Устройство защиты от перенапряжений - D-DS1-A/RJ45-BB - 2838050

Размеры

Высота	25,4 мм
Ширина	25,4 мм
Глубина	102 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Алюминий
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Класс VDE	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	7 В DC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	7 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)
Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мА
Ток защитного проводника I_PE	? 4 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	350 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	2,5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 20 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 450 В
Остаточное напряжение при I_n (фаза-фаза)	? 50 В
Остаточное напряжение при I_n (фаза-земля)	? 25 В
Уровень защиты U_P (фаза-фаза)	? 50 В
Уровень защиты U_P (фаза-земля)	? 600 В
Время срабатывания tA (фаза-фаза)	? 500 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	0,1 дБ (? 10 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	? 100 МГц
Емкость (фаза-фаза)	20 пФ (f=1 МГц / V_R= 0 В)
Сопротивление на каждую цепь

Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (500 В / 250 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (1 кА)
