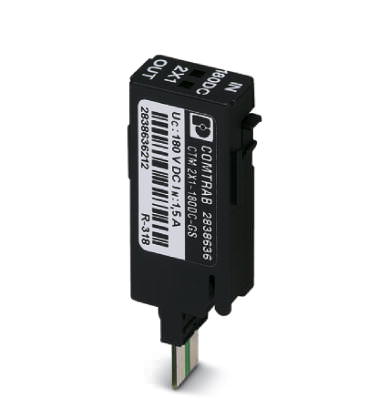

Телекоммуникационное устройство Штекерный модуль для защиты от перенапр-й - CTM 2X1-180DC-GS - 2838636 (118703)

Поставляем Телекоммуникационное устройство Штекерный модуль для защиты от перенапр-й - CTM 2X1-180DC-GS - 2838636 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118703

Производитель

Phoenix Contact

Категория

Список телекоммуникационных устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - CTM 2X1-180DC-GS - 2838636

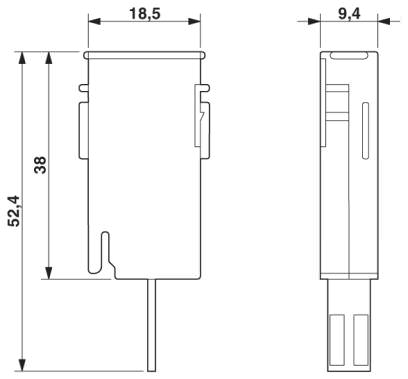

Размеры

Высота	21 мм
Ширина	9,5 мм
Глубина	53,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS
Исполнение	Модуль LSA-PLUS
Направление действие	Line-Line Line-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 2.12
Переходное затухание aN между соседними изделиями	70 дБ (До 1 МГц, системы сопротивлением 100 ?)
	50 дБ (До 10 МГц, системы сопротивлением 100 ?)
	30 дБ (До 100 МГц, системы сопротивлением 100 ?)
Скорость передачи данных	44 MBit/s

Защитная цепь

Класс испытания согл. МЭК	A2
	B1
	B2
	B3
	C1
	C2
	C3
	D1
	D2
Класс VDE	A2
	B1
	B2
	B3
	C1
	C2
	C3
	D1
	D2
Номинальное напряжение U_N	180 В DC
Макс. напряжение при длит. нагрузке U_C	± 180 В DC

Максимальное напряжение при длительной нагрузке U_C (провод-земля)	± 180 В DC

Номинальный ток I_N	1,5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 2 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Суммарный импульсный ток (10/350)мкс	2,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA (Суммарн.)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	200 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 800 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 800 В
Остаточное напряжение при I_n (фаза-земля)	? 70 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 28 В
Уровень защиты U_P (фаза-земля)	? 900 В (C2, 10 кВ / 5 кА, импульс)
	? 70 В (C2, 10 кВ / 5 кА, статический)
	? 1 кВ (C3, 7,5 кВ / 100 А, импульс)
	? 30 В (C3, 7,5 кВ / 100 А, статический)
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, асим.	0,1 дБ (? 10 МГц)
	0,2 дБ (? 60 MHz)
	0,5 дБ (? 100 МГц)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 100 Ом	> 100 МГц
Емкость (фаза-земля)	5 пФ (f=1 МГц / V_R= 0 В)
Сопротивление на каждую цепь

Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 (4 кВ / 2 кА)
	C3 (100 A)
	B2 (4 кВ / 100 A)
	D1 (1 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с

Характеристики клемм

Тип подключения	Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS
Тип подключения ВХОД	Штекерная система COMTRAB
Тип подключения ВЫХОД	Штекерная система COMTRAB
Способ подключения	LSA-PLUS
