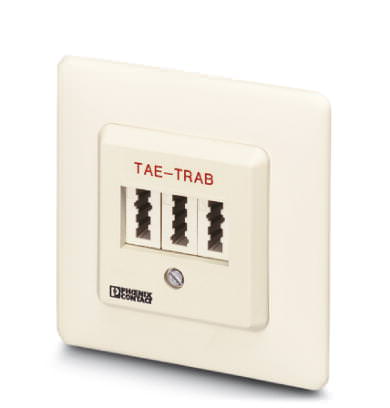

Телекоммуникационное устройство Устройство защиты от перенапряжений - TAE-TRAB FM-NFN - 2749615 (118698)

Поставляем Телекоммуникационное устройство Устройство защиты от перенапряжений - TAE-TRAB FM-NFN - 2749615 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118698

Производитель

Phoenix Contact

Категория

Список телекоммуникационных устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

SMITSVONK HOLLAND B.V. 54RV13-721-350-V2E-FA200

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TAE-TRAB FM-NFN - 2749615

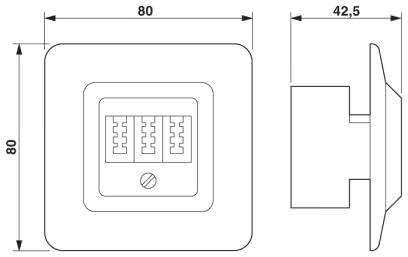

Размеры

Высота	42,5 мм
Ширина	80 мм
Глубина	80 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
	ABS
Цвет	Кремово-белый
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Может применяться в странах со следующими кодами	D
Тип монтажа	UP / встраивание в канал
Исполнение	Розетка для скрытого монтажа
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	B2
	C2
	C3
	D1
Класс VDE	B2
	C1
	C2
	C3
	D1
Номинальное напряжение U_N	60 В DC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	185 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	185 В DC

Номинальный ток I_N	450 мА (? 40 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA
Ток защитного проводника I_PE	? 6 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Суммарный импульсный ток (10/350)мкс	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	150 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	150 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 250 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 250 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 450 В
Уровень защиты U_P (фаза-фаза)	? 250 В (C2 - 10 кВ / 5 кА)
	? 250 В (C1 - 1 кВ/500 A))
	? 250 В (B2 (4 кВ/100 A))
Уровень защиты U_P (фаза-земля)	? 500 В (C2 - 10 кВ / 5 кА)
	? 450 В (C1 - 1 кВ/500 A))
	? 400 В (B2 (4 кВ/100 A))
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	0,3 дБ (? 1 МГц / 150 Ом)
	0,3 дБ (? 400 кГц / 600 Ом)
Вносимое затухание aE, асим.	0,3 дБ (? 400 кГц / 600 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 8 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	Тип. 2 МГц
Емкость (фаза-фаза)	Тип. 200 пФ (f=1 МГц / VR= 0 В)
Емкость (фаза-земля)	Тип. 15 пФ (f=1 МГц / VR= 0 В)
Сопротивление на каждую цепь	2,2 ? 10 %
Ток короткого замыкания, самогасящийся	150 мА
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
	C1 (1 кВ / 500 А)
	B2 (4 кВ / 100 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	C1 (1 кВ / 500 А)
	B2 (4 кВ / 100 A)
	D1 (2,5 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с

Характеристики клемм

Тип подключения	Винтовые клеммы и TAE 6
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	3x TAE-NFN
Способ подключения	Винтовые зажимы
Резьба винтов	M2
Момент затяжки	0,22 Нм
Длина снятия изоляции	5 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16

Подключение с выравниванием потенциалов

Тип подключения	Винтовые клеммы
Длина снятия изоляции	6 мм
Мин. момент затяжки	0,5 Нм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
