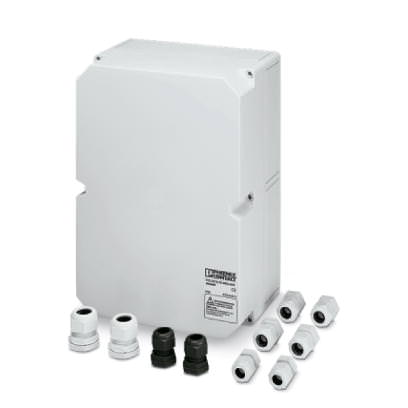

Комбинация разрядников: тип 1 + тип 2 Устройство защиты от перенапряжений, тип 1/2 - SYS-SET/LTE-RRU BOX - 2800603 (118418)

Поставляем Комбинация разрядников: тип 1 + тип 2 Устройство защиты от перенапряжений, тип 1/2 - SYS-SET/LTE-RRU BOX - 2800603 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118418

Производитель

Phoenix Contact

Категория

Список комбинации разрядников: тип 1 + тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контактный блок 800F-NX-BX01 Allen Bradley

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 1/2 - SYS-SET/LTE-RRU BOX - 2800603

Размеры

Высота	361 мм
Ширина	254 мм
Глубина	165 мм

Окружающие условия

Степень защиты	IP66
Класс защиты	IP66
Условия окружающей среды	A, B
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C (от 38 °C изменение параметров 1,96 A/K)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C

Общие сведения

Материал корпуса	Поликарбонат, армированный стекловолокном
Материал крышки	Поликарбонат, армированный стекловолокном
Класс воспламеняемости согласно UL 94	V2 (Gehause / Deckel)
Цвет	светло-серый RAL 7035
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Категория перенапряжения	III
Степень загрязнения	2
Тип монтажа	Настенный монтаж / по желанию монтаж на круглых опорах
Исполнение	Монтажные корпуса
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 3.00
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	1L-N N-PE

Защитная цепь

Класс испытания согл. МЭК	T1 + T2
Тип EN	T1 + T2
Номинальное напряжение U_N	-48 В DC
Макс. напряжение при длительной нагрузке U_C (L-N)	350 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	350 В AC
U_T (стойкость к TOV)	? 415 В AC (5 с / L-N)
U_T (защита от TOV)	? 1200 В AC (200 мс / N-PE)
Характеристика TOV при U_T
Номинальный ток I_L	125 А (? 55 °C)
Ток защитного проводника I_PE	? 0,01 мА
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	25 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	25 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	100 кA
Ток разряда молнии (10/350) µs, заряд	12,5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	160 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	25 кA
Ток разряда молнии (10/350) µs, заряд	50 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	2500 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	100 кA
Ток разряда молнии (10/350) µs, заряд	12,5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	160 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	25 кA
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-N)	? 1,5 кВ
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-PE)	? 2,2 кВ
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,5 кВ
Уровень защиты U_p (L-N)	? 1,5 кВ
Уровень защиты U_P (L-PE)	? 2,2 кВ
Уровень защиты U_P (N-PE)	? 1,5 кВ
Остаточное напряжение (L-N)	? 1,3 кВ (при I_n)
	? 1,1 кВ (При 10 кА)
	? 1 кВ (При 5 кА)
	? 1 кВ (При 3 кА)
Остаточное напряжение (L-PE)	? 2,2 кВ (при I_n)
	? 2 кВ (При 10 кА)
	? 1,8 кВ (При 5 кА)
	? 1,6 кВ (При 3 кА)
Остаточное напряжение (N-PE)	? 1,5 кВ (при I_n)
	? 1 кВ (При 10 кА)
	? 0,9 кВ (При 5 кА)
	? 0,8 кВ (При 3 кА)
Время срабатывания (L-N)	? 25 нс
Время срабатывания (N-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	315 А AC (gG)
Номинал предохранителя, макс. при проходном подключении	125 А AC (gG)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Ток короткого замыкания, самогасящийся	100 А (Эффективный (N-PE))
Способность к гашению токов последействия If (L-N)	25 кA (264 В перемен. тока)
	3 кA (350 В перемен. тока)
Способность к гашению токов последействия If (N-PE)	100 А (350 В перемен. тока)

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт
Тип подключения	Штекерное / винтовое подключение COMBICON
Резьба винтов	M2
Момент затяжки	0,25 Нм
	4 lb_f-in.
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение проводника AWG	28 ... 16
	30 ... 14 (UL)
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	125 В DC
Максимальный рабочий ток I_макс.	1 А AC (Индуктивн.)
	1 А AC (Активн.)
	30 мА DC (Индуктивн.)
	200 мА DC (Активн.)
