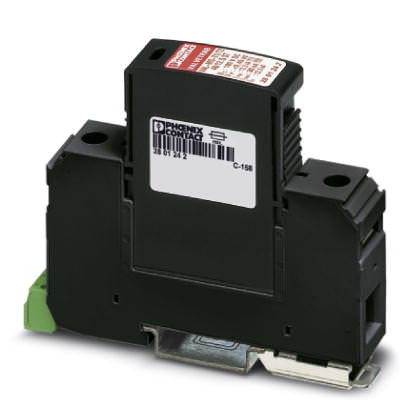

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 48/12.5/1+0-FM - 2801240

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 48/12.5/1+0-FM - 2801240 (118371)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 48/12.5/1+0-FM - 2801240 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118371

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А = 24В 1НЗ LP4K LP4K0901BW3 Schneider Electric

Смотреть ещё

Описание

Описание Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 48/12.5/1+0-FM - 2801240

Размеры

Высота	97 мм
Ширина	17,5 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Высота	? 2000 м (NN)

Общие сведения

Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN EN 60664-1
	EN 61643-11
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	L-N / L-PEN

Защитная цепь

Класс испытания согл. МЭК	I / II
	T1 / T2
Тип EN	T1 / T2
Номинальное напряжение U_N	60 В AC/DC
	- 48 В DC (RRH)
Макс. напряжение при длит. нагрузке U_C	75 В AC
	100 В DC
Макс. напряжение при длительной нагрузке U_C (L-N)	75 В AC
U_T (стойкость к TOV)	100 В AC (5 с)
	130 В DC (5 с)
Характеристика TOV при U_T
Номинальная частота f_N	50 Гц (60 Гц)
Ток защитного проводника I_PE	? 0,6 мА
Потребляемая мощность в режиме ожидания П_К	? 90 mVA
Импульсный ток утечки I_max (8/20) мкс, максимальный	30 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-PEN)	30 кA
Номинальный импульсный ток утечки I_n (8/20) мкс	12,5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	12,5 кA
Ток разряда молнии (10/350) µs, заряд	6,25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	39 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	13 кA
Уровень защиты U_p	? 0,4 кВ
Уровень защиты U_p (L-N)	? 0,4 кВ
Уровень защиты U_p (L+) - (L-)	? 0,4 кВ
Уровень защиты U_p (L+/L-) - PE	? 0,4 кВ
Остаточное напряжение	? 0,4 кВ
	? 0,35 кВ (При 10 кА)
	? 0,3 кВ (При 5 кА)
	? 0,25 кВ (При 3 кА)
Остаточное напряжение (L+) - (L-)	? 0,4 кВ
Остаточное напряжение (L+/L-) - PE	? 0,4 кВ
Время срабатывания	? 25 нс
Номинал предохранителя, макс. при ответвлении	160 А (gL / gG)
Номинал предохранителя, макс. при проходном подключении	80 А (gL / gG)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
	4,5 Нм
	30 lb_f-in. (UL)
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение проводника AWG	15 ... 2
	10 ... 2 (UL)
Момент затяжки	30 lb_f-in. (UL)

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	Винтовые зажимы
Резьба винтов	M2
Момент затяжки	0,25 Нм
	4 lb_f-in. (UL)
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Сечение проводника AWG	30 ... 14 (UL)
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Максимальный рабочий ток I_макс.	1,5 А AC (250 В AC)
	1,5 A DC (30 В постоян. тока)
