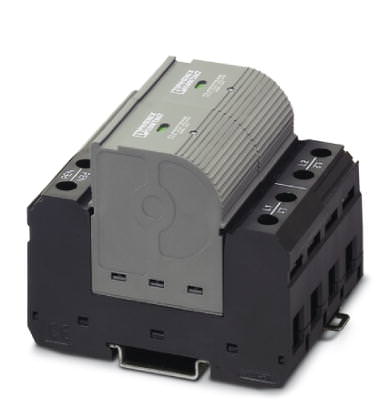

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - FLT-CP-PLUS-2C-350 - 2882679 (118324)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - FLT-CP-PLUS-2C-350 - 2882679 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118324

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Молниезащитный разрядник, тип 1 - FLT-CP-PLUS-2C-350 - 2882679

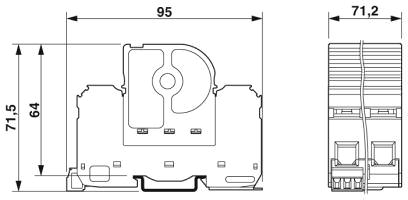

Размеры

Высота	95 мм
Ширина	71,2 мм
Глубина	71,5 мм
Единица шага	4 TE

Окружающие условия

Класс защиты	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г (half sinus / 11 ms / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)	5г (5 - 500 Гц / 2,5 ч / X, Y, Z)

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	I / II
	T1 / T2
Тип EN	T1 / T2
Система энергоснабжения IEC	TN-C
Класс грозозащиты	III / IV
Количество портов	One
Дизайн SPD	Коммутирующий напряжение тип
Защитная цепь	L-PEN
Тип монтажа	Монтажная рейка: 35 мм
Цвет	серый/синий
	черный
Материал корпуса	PBT
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	2
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

Дальнейшие описания

Указание	Рекомендуемый входной предохранитель 160 A gG

Защитная цепь

Номинальное напряжение U_N	240/415 В AC (TN-C)
Номинальная частота f_N	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке U_C (L-PEN)	350 В AC
Номинальный ток I_L	125 А (< 55 °C)
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	25 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (L-РЕN)	50 кA
Испытательный разрядный ток (10/350)?мкс (L-PEN), зарядка	12,5 Ас
Испытательный разрядный ток (10/350)?мкс (L-PEN), удельная энергия	160 кДж/?
Испытательный разрядный ток (10/350)?мкс (L-PEN), пиковое значение тока I_imp	25 кA
Общий максимальный импульсный ток утечки I_Total (10/350) мкс	50 кA
Способность к гашению сопровождающего тока I_fi (L-PEN)	50 кA
Стойкость к короткому замыканию I_SCCR	50 кA
Уровень защиты U_p (L-PEN)	? 1,5 кВ
Остаточное напряжение U_res (L-PEN)	? 1,5 кВ (при I_n)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-PEN)	? 1,5 кВ
Характеристика TOV при U_T (L-PEN)	415 В AC (5 с / withstand mode (режим устойчивости))
	440 В AC (120 min / withstand mode)
Время срабатывания t_A (L-PEN)	? 100 нс
Номинал предохранителя, макс. при ответвлении	315 А AC (gG)
Номинал предохранителя, макс. при проходном подключении	125 А AC (gG)

Индикатор / Дистанционная сигнализация

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт
Рабочее напряжение	12 В AC ... 250 В AC
	125 В AC (UL)
	125 В DC (200 мА DC)
Рабочий ток	10 мA AC ... 1 А AC
	1 А AC (UL)
	1 A DC (30 В постоян. тока)
Тип подключения	Штекерное / винтовое подключение COMBICON
Резьба винтов	M2
Момент затяжки	0,25 Нм
	4 lb_f-in. (UL)
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение проводника AWG	28 ... 16
	30 ... 14 (UL)

Параметры соединения

Тип подключения	Винтовые клеммы
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение проводника AWG	13 ... 2
	12 ... 2 (UL)
Резьба винтов	M5
Момент затяжки	4,5 Нм
	40 lb_f-in. (UL)
Длина снятия изоляции	18 мм

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L-L)	528 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G)	264 В AC
Номинальное напряжение U_N	240 В AC
Защитная цепь	L-L
	L-G
Система распределения энергии	3D
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-L)	2 кВ
Ограничитель номинального напряжения VPR (L-G)	1,2 кВ
Номинальный ток утечки I_n (L-L)	20 кA
Номинальный импульсный разрядный ток I_n(L-G)	20 кA
Сопровождающий ток (L-N)	10 кA (264 В пер. тока)
