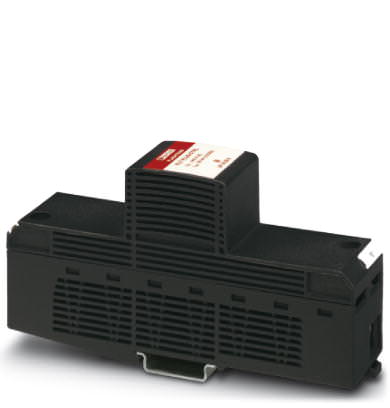

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - FLT-PLUS CTRL-1.5/I - 2818931 (118389)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - FLT-PLUS CTRL-1.5/I - 2818931 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118389

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Молниезащитный разрядник, тип 1 - FLT-PLUS CTRL-1.5/I - 2818931

Размеры

Высота	149,8 мм
Ширина	35,5 мм
Глубина	80,5 мм
Единица шага	2 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	? 95 %

Общие сведения

Материал корпуса	PBT/PA-F
Класс воспламеняемости согласно UL 94	V0
Изоляция искрового промежутка	PA 6.6 GF
	POM
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	DIN VDE 0675-6
	МЭК 61643-1
	NF C61-740
Категория перенапряжения	III
Степень загрязнения	2
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Направление действие	1L-N/PE

Защитная цепь

Класс испытания согл. МЭК	I
	T1
Тип EN	T1
Номинальное напряжение U_N	400 В AC
Макс. напряжение при длит. нагрузке U_C	440 В AC
Макс. напряжение при длительной нагрузке U_C (L-N)	440 В AC
Макс. напряжение при длительной нагрузке U_C (L-PEN)	440 В AC
Номинальная частота f_N	50 Гц
	60 Гц
Ток защитного проводника I_PE	? 3 мА
Эффективный рабочий ток I_C при U_N	? 3 мА
Импульсный ток утечки I_max (8/20) мкс, максимальный	50 кA
Номинальный импульсный ток утечки I_n (8/20) мкс	50 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	50 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	50 кA
Ток разряда молнии (10/350) µs, заряд	25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	625 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	50 кA
100% Напряжение срабатывания при ударе молнии (1,2/50)мкс	? 1,5 кВ
Уровень защиты U_p	? 1,5 кВ
Уровень защиты U_p (L-N)	? 1,5 кВ
Уровень защиты U_p (L-PEN)	? 1,5 кВ
Время срабатывания	? 100 нс
Время срабатывания (L-N)	? 100 нс
Время срабатывания (L-PEN)	? 100 нс
Номинал предохранителя, макс. при ответвлении	250 А (gL)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	50 кA (при 400 В перемен. тока)
Ток короткого замыкания, самогасящийся	50 кA (400 V)
Способность к гашению токов последействия If (L-N)	50 кA (при 400 В перемен. тока)
Способность к гашению токов последействия If (L-PEN)	50 кA (при 400 В перемен. тока)

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M6
Момент затяжки	8 Нм
Длина снятия изоляции	19 мм
Сечение гибкого проводника мин.	16 мм?
Сечение гибкого проводника макс.	35 мм?
Сечение жесткого проводника мин.	10 мм?
Сечение жесткого проводника макс.	50 мм?
Сечение провода AWG/kcmil, мин.	6
Сечение провода AWG/kcmil, макс.	1
