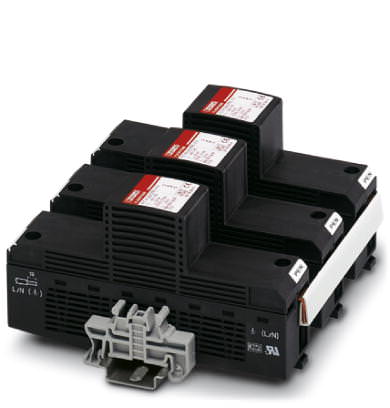

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - SYS-SET/3/T1/690 - 2800126 (118396)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - SYS-SET/3/T1/690 - 2800126 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118396

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Молниезащитный разрядник, тип 1 - SYS-SET/3/T1/690 - 2800126

Размеры

Высота	155 мм
Ширина	142 мм
Глубина	80,5 мм
Единица шага	8 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C

Общие сведения

Система энергоснабжения IEC	TN-C
Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	DIN VDE 0110-1
	EN 61643-11
Суммарный импульсный ток (8/20) мкс	150 кA
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Направление действие	3L-PEN

Защитная цепь

Класс испытания согл. МЭК	I
	T1
Тип EN	T1
Класс грозозащиты	I
Номинальное напряжение U_N	400 В AC (690 В AC)
Макс. напряжение при длит. нагрузке U_C	440 В AC
Макс. напряжение при длительной нагрузке U_C (L-PEN)	440 В AC
U_T (стойкость к TOV)	580 В AC (5 с)
Номинальная частота f_N	50 Гц (60 Гц)
Ток защитного проводника I_PE	? 0,1 мА
Номинальный импульсный ток утечки I_n (8/20) мкс	50 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	50 кA
	150 кA (Все каналы)
Ток разряда молнии (10/350) µs, заряд	25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	625 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	50 кA (на канал)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс	? 3 кВ
Уровень защиты U_p (L-PEN)	? 3 кВ
Время срабатывания	? 100 нс
Время срабатывания (L-PEN)	? 100 нс
Номинал предохранителя, макс. при ответвлении	500 А (gL)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Способность к гашению токов последействия If (L-PEN)	25 кA (440 В пер. тока)

Подключение цепи защиты

Тип подключения	Винтовые клеммы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M6
Момент затяжки	8 Нм
Длина снятия изоляции	19 мм
Сечение гибкого проводника мин.	16 мм?
Сечение гибкого проводника макс.	35 мм?
Сечение жесткого проводника мин.	10 мм?
Сечение жесткого проводника макс.	50 мм?
Сечение провода AWG/kcmil, мин.	6
Сечение провода AWG/kcmil, макс.	1
