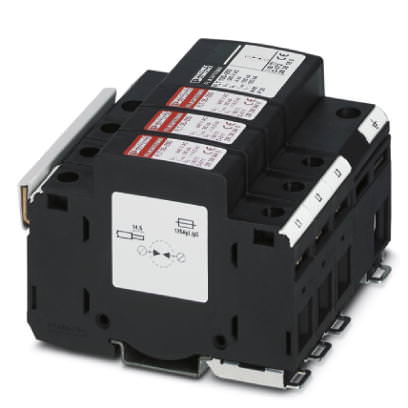

Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - SYS-SET/NAK/3 - 2800144 (118394)

Поставляем Разрядник для защиты от грозовых перенапряжений, тип 1 Молниезащитный разрядник, тип 1 - SYS-SET/NAK/3 - 2800144 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118394

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от грозовых перенапряжений, тип 1

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser Deltabar PMD75--DFMV7/115

Смотреть ещё

Описание

Описание Молниезащитный разрядник, тип 1 - SYS-SET/NAK/3 - 2800144

Размеры

Высота	90 мм
Ширина	87,5 мм
Глубина	65,5 мм
Единица шага	5 TE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	? 95 %

Общие сведения

Система энергоснабжения IEC	TN-S
	TT
Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Установка на монтажную рейку
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Направление действие	3L-N/PE

Защитная цепь

Класс испытания согл. МЭК	I
	T1
Тип EN	T1
Номинальное напряжение U_N	230 В AC (400 В AC)
Макс. напряжение при длительной нагрузке U_C (L-N)	440 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	260 В AC
U_T (стойкость к TOV)	440 В AC (5 с / L-N)
U_T (защита от TOV)	1500 В AC (200 ms)
	1200 В AC (200 мс / N-PE)
Номинальная частота f_N	50 Гц
	60 Гц
Ток защитного проводника I_PE	? 0,1 мА
Эффективный рабочий ток I_C при U_N	? 10 мкA
Потребляемая мощность в режиме ожидания П_К	? 26 mVA (N-PE)
Импульсный ток утечки I_max (8/20) мкс, максимальный (N-PE)	100 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	35 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	100 кA
Ток разряда молнии (10/350) µs, заряд	17,5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	305 кДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	35 кA (L-N)
Ток разряда молнии (10/350) µs, заряд	50 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	3 МДж/?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	100 кA (N-PE)
Уровень защиты U_p	? 4 кВ
Уровень защиты U_p (L-N)	? 4 кВ
Уровень защиты U_P (N-PE)	? 4 кВ
Время срабатывания	? 100 нс
Номинал предохранителя, макс. при ответвлении	125 А (gL)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Способность к гашению токов последействия If (L-N)	3 кA (260 V)
	1,5 кA (440 В)
Способность к гашению токов последействия If (N-PE)	100 А

Подключение цепи защиты

Наименование, подключение	Подсоединение фазного проводника
Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	14,5 мм
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	3
Наименование, подключение	Подсоединение PE-проводника
Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M6
Момент затяжки	8 Нм
Длина снятия изоляции	19 мм
Сечение гибкого проводника мин.	16 мм?
Сечение гибкого проводника макс.	35 мм?
Сечение жесткого проводника мин.	10 мм?
Сечение жесткого проводника макс.	50 мм?
Сечение провода AWG/kcmil, мин.	6
Сечение провода AWG/kcmil, макс.	1
