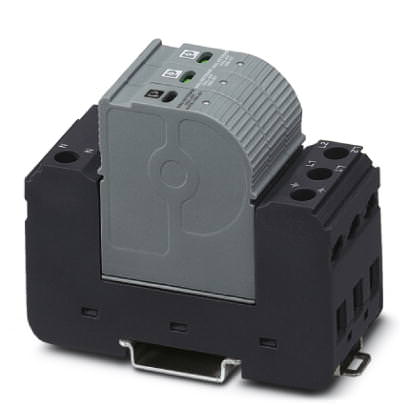

Разрядник для защиты от импульсных перенапряжений, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-2S-350 - 2859505 (118429)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-2S-350 - 2859505 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118429

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-2S-350 - 2859505

Размеры

Высота	98,5 мм
Ширина	37,25 мм
Глубина	70 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C

Общие сведения

Система энергоснабжения IEC	TT
	TN-S
Материал корпуса	PBT
Класс воспламеняемости согласно UL 94	V0
Цвет	cерый
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-11
Категория перенапряжения	III
Степень загрязнения	2
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	2L-N N-PE

Защитная цепь

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Номинальное напряжение U_N	240 В AC (230/400 ... 240/415 В перемен. тока)
	415 В AC (L-L)
Макс. напряжение при длит. нагрузке U_C
Макс. напряжение при длительной нагрузке U_C (L-N)	350 В AC
Макс. напряжение при длительной нагрузке U_C (N-PE)	264 В AC
U_T (стойкость к TOV)	415 В AC (5 с.)
	1200 В AC (200 мс / N-PE)
Номинальная частота f_N	50 Гц
	60 Гц
Номинальный ток I_L	40 А (Двойное подключение, 6 мм?)
	63 А (2х 10 мм?)
Ток защитного проводника I_PE	? 1 мкA
Потребляемая мощность в режиме ожидания П_К	? 3,5 мВт
Потребляемая мощность без нагрузки Pc	? 3,5 мВт
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	80 кA (Все каналы)
Импульсный ток утечки I_max (8/20) мкс, максимальный (N-PE)	40 кA
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	40 кA (Все каналы)
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)

Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	20 кA
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,5 кВ
Уровень защиты U_P (L-N)	? 1,4 кВ
Уровень защиты U_P (N-PE)	? 1,5 кВ
Остаточное напряжение (L-N)	? 1,4 кВ (при I_n)
	? 1,2 кВ (При 10 кА)
	? 1,1 кВ (При 5 кА)
	? 1 кВ (При 3 кА)
Остаточное напряжение (L-PE)	? 1,6 кВ (при I_n)
	? 1,3 кВ (При 10 кА)
	? 1,2 кВ (При 5 кА)
	? 1,1 кВ (При 3 кА)
Остаточное напряжение (N-PE)	? 0,5 кВ (при I_n)
	? 0,3 кВ (При 10 кА)
	? 0,25 кВ (При 5 кА)
	? 0,2 кВ (При 3 кА)
Предельное напряжение Ringwave (L-N)	? 1,2 кВ (Категория C3 20 кВ / 10 кА)
	? 1,1 кВ (Категория C2 10 кВ / 5 кА)
	? 1 кВ (Категория B3/C1 6 кВ / 3 кА)
Предельное напряжение Ringwave (L-PE)	? 1,3 кВ (Категория C3 20 кВ / 10 кА)
	? 1,2 кВ (Категория C2 10 кВ / 5 кА)
	? 1,1 кВ (Категория B3/C1 6 кВ / 3 кА)
Предельное напряжение Ringwave (N-PE)	? 1,5 кВ (Категория C3 20 кВ / 10 кА)
	? 1,4 кВ (Категория C2 10 кВ / 5 кА)
	? 1,2 кВ (Категория B3/C1 6 кВ / 3 кА)
Время срабатывания (L-N)	? 25 нс
Время срабатывания (L-PE)	? 100 нс
Время срабатывания (N-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	125 А (gL / gG)
Номинал предохранителя, макс. при проходном подключении	40 А (gL / gG)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA
Способность к гашению токов последействия If (N-PE)	100 А

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение провода AWG/kcmil, мин.	12
Сечение провода AWG/kcmil, макс.	4

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт
Тип подключения	вставные винтовые клеммы
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	125 В DC
Максимальный рабочий ток I_макс.	1 А AC (Индуктивн.)
	1 А AC (Активн.)
	30 мА DC (Индуктивн.)
	200 мА DC (Активн.)
Коммутационная способность мин. допуст.	0,12 ВА (12 В, 10 мА)

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61643-1 2005
	DIN EN 61643-11 2002
	DIN EN 61643-11/A11 2007
	IEEE C62.1 / C62.34 / C62.45
	UL 1449
