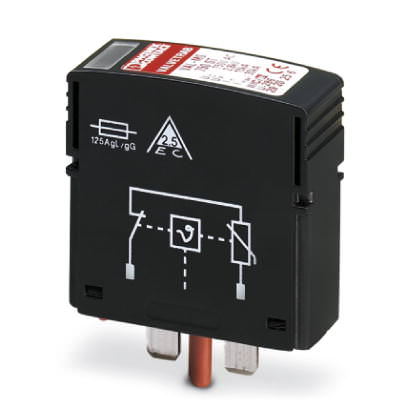

Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-MS 750/30-ST - 2920256 (118499)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-MS 750/30-ST - 2920256 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118499

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-MS 750/30-ST - 2920256

Размеры

Высота	52,4 мм
Ширина	17,5 мм
Глубина	55,3 мм

Окружающие условия

Класс защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г
Вибрация (при эксплуатации)	5г

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Дизайн SPD	Ограничивающий напряжение тип
Защитная цепь	L-PEN
	L-PE
Тип монтажа	На основной элемент
Цвет	черный
Материал корпуса	PA 6,6
Степень загрязнения	2
Расстояние до активных и заземленных компонентов	8 мм
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Штекер
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

Дальнейшие описания

Указание	Usable in all low-voltage systems between L-N or L-PEN. Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. R_E = R_A accordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a)

Указание

Usable in all low-voltage systems between L-N or L-PEN.
Only usable in IT Systems between L-PE, if the exposed-conductive-parts (bodies) of the equipment of the low-voltage installation is connected to the earthing arrangement of the transformer substation. (interconnected earthing arrangement of the HV-transformer substation with the bodies of the LV-installation. R_E = R_A accordance to IEC 60364-4-442 / VDE 0100-442 Fig. 44D / Example a)

Защитная цепь

Номинальное напряжение U_N	554/960 В AC (TN)
	690 В AC (IT)
Номинальная частота f_N	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке U_C	760 В AC
Ток защитного проводника I_PE	? 0,5 мА
Потребляемая мощность в режиме ожидания П_К	? 400 mVA
Номинальный импульсный ток утечки I_n (8/20) мкс	15 кA
Максимальный импульсный ток утечки I_max (8/20) мкс	30 кA
Стойкость к короткому замыканию I_SCCR	25 кA
Уровень защиты U_p	? 2,9 кВ
Остаточное напряжение U_res	? 2,9 кВ (при I_n)
	? 2,7 кВ (При 10 кА)
	? 2,5 кВ (При 5 кА)
	? 2,3 кВ (При 3 кА)
Характеристика TOV при U_T	1000 В AC (5 с / withstand mode (режим устойчивости))
Время срабатывания t_A	? 25 нс
Номинал предохранителя, макс. при ответвлении	100 А AC (gG)

Параметры соединения

Тип подключения	Штекерная система VALVETRAB

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L-N)	750 В AC
Номинальное напряжение U_N	690 В AC
Защитная цепь	L-G
Система распределения энергии	1
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-N)	2,5 кВ
Номинальный импульсный разрядный ток I_n(L-N)	10 кA
