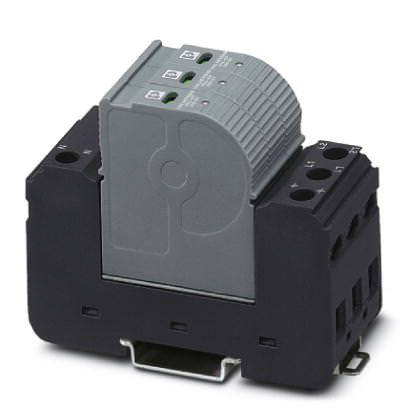

Разрядник для защиты от импульсных перенапряжений, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-3C-175 - 2859466 (118433)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-3C-175 - 2859466 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118433

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Комплект прокладок G030001 KIT RICAMBIO COMPLETO X ATT 8003

Смотреть ещё

Описание

Описание Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-3C-175 - 2859466

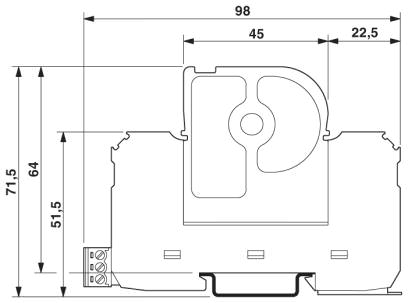

Размеры

Высота	98,5 мм
Ширина	37,25 мм
Глубина	70 мм

Окружающие условия

Класс защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	30г (half sinus / 11 ms / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)	5г (10 - 500 Гц / 2,5 ч / X, Y, Z)

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Количество портов	One
Дизайн SPD	Ограничивающий напряжение тип
Защитная цепь	L-PEN
Тип монтажа	Монтажная рейка: 35 мм
Цвет	серый/синий
	черный
Материал корпуса	PBT-FR
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

Защитная цепь

Номинальное напряжение U_N	120/208 В AC (TN-C)
Номинальная частота f_N	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке U_C (L-PEN)	175 В AC
Номинальный ток I_L	40 А (Вилочный кабельный наконечник Biconnect M4, 6 мм?)
	63 А (Кабельный наконечник TWIN 2 х 10 мм?)
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PEN)	20 кA
Максимальный импульсный ток утечки I_max (8/20) мкс (L-РЕN)	40 кA
Стойкость к короткому замыканию I_SCCR	25 кA
Уровень защиты U_p (L-PEN)	? 0,85 кВ
Остаточное напряжение U_res (L-PEN)	? 0,85 кВ (при I_n)
	? 0,75 кВ (При 10 кА)
	? 0,65 кВ (При 5 кА)
	? 0,63 кВ (при 4 кА)
	? 0,57 кВ (при 2 кА)
Характеристика TOV при U_T (L-PEN)	240 В AC (5 с / withstand mode (режим устойчивости))
	240 В AC (120 мин / safe failure mode (режим безопасного сбоя))
Время срабатывания t_A (L-PEN)	? 25 нс
Номинал предохранителя, макс. при ответвлении	315 А AC (gG)
Номинал предохранителя, макс. при проходном подключении	40 А AC (gG / Вилочный кабельный наконечник Biconnect M4, 6 мм?)
	63 А AC (gG / кабельный наконечник TWIN 2 х 10 мм?)

Индикатор / Дистанционная сигнализация

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт
Рабочее напряжение	5 В AC ... 250 В AC
	125 В AC (UL)
	125 В DC (200 мА DC)
Рабочий ток	5 мA AC ... 1 А AC
	1 А AC (UL)
	1 A DC (30 В постоян. тока)
Тип подключения	вставные винтовые клеммы
Резьба винтов	M2
Момент затяжки	0,25 Нм
	2 lb_f-in. ... 4 lb_f-in. (UL)
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение проводника AWG	28 ... 16
	30 ... 14 (UL)

Параметры соединения

Тип подключения	Винтовые зажимы
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение проводника AWG	12 ... 4
	14 ... 2 (жесткий - UL)
	14 ... 4 (гибкий - UL)
Резьба винтов	M5
Момент затяжки	4,5 Нм
	40 lb_f-in. ... 50 lb_f-in. (UL)
Длина снятия изоляции	16 мм

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L-L)	350 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G)	175 В AC
Номинальное напряжение U_N	120/208 В AC
Защитная цепь	L-L
	L-G
Система распределения энергии	3Y
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-L)	1,2 кВ
Ограничитель номинального напряжения VPR (L-G)	0,7 кВ
Номинальный ток утечки I_n (L-L)	20 кA
Номинальный импульсный разрядный ток I_n(L-G)	20 кA
