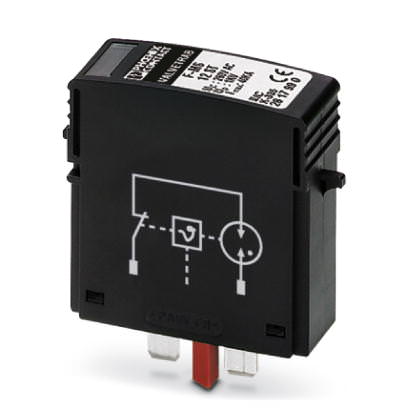

Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - F-MS 12 ST - 2817990 (118471)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - F-MS 12 ST - 2817990 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118471

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапряжений, тип 2 - F-MS 12 ST - 2817990

Размеры

Высота	52,4 мм
Ширина	17,5 мм
Глубина	55,3 мм
Единица шага	1 TE

Окружающие условия

Класс защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г
Вибрация (при эксплуатации)	5г

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Дизайн SPD	Коммутирующий напряжение тип
Защитная цепь	N-PE
Тип монтажа	На основной элемент
Цвет	черный
Материал корпуса	PA 6,6
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	1
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.10
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

Защитная цепь

Номинальное напряжение U_N	240/415 В AC (TN - only N-PE)
	240/415 В AC (TT - only N-PE)
Номинальная частота f_N	50 Гц (60 Гц)
Номинальное напряжение срабатывания (для постоянного тока) U_agn	500 В ±20 %
Макс. напряжение при длит. нагрузке U_C	260 В AC
Ток защитного проводника I_PE	? 5 мкA
Потребляемая мощность в режиме ожидания П_К	? 1,5 mVA
Номинальный импульсный ток утечки I_n (8/20) мкс	20 кA
Максимальный импульсный ток утечки I_max (8/20) мкс	40 кA
Способность к гашению сопровождающего тока I_fi	100 А (260 В)
Уровень защиты U_p	? 1,5 кВ
Остаточное напряжение U_res	? 0,4 кВ (при I_n)
	? 0,25 кВ (При 10 кА)
	? 0,15 кВ (При 5 кА)
	? 0,1 кВ (При 3 кА)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс	? 1,5 кВ
Характеристика TOV при U_T	1200 В AC (200 мс / withstand mode (режим устойчивости))
Время срабатывания t_A	? 100 нс

Параметры соединения

Тип подключения	Штекерная система VALVETRAB

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (N-G)	260 В AC
Защитная цепь	N-G
Система распределения энергии	1
Ограничитель номинального напряжения VPR (N-G)	1 кВ
Номинальный импульсный разрядный ток I_n(N-G)	20 кA
