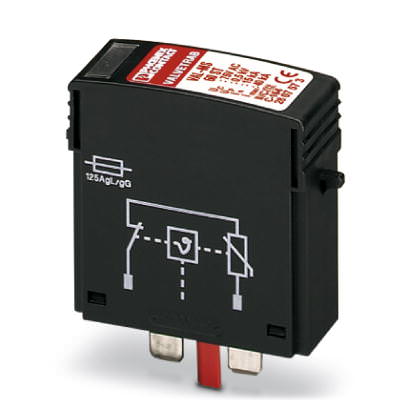

Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-MS 60 ST - 2807573 (118462)

Поставляем Разрядник для защиты от импульсных перенапряжений, тип 2 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-MS 60 ST - 2807573 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118462

Производитель

Phoenix Contact

Категория

Список разрядников для защиты от импульсных перенапряжений, тип 2

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-MS 60 ST - 2807573

Размеры

Высота	52,4 мм
Ширина	17,5 мм
Глубина	55,3 мм
Единица шага	1 TE

Окружающие условия

Класс защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	? 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г
Вибрация (при эксплуатации)	5г

Общие сведения

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Дизайн SPD	Ограничивающий напряжение тип
Защитная цепь	L-PEN
Тип монтажа	На основной элемент
Цвет	черный
Материал корпуса	PA 6,6
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	1
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.10
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой

Защитная цепь

Номинальное напряжение U_N	60 В AC (TN)
	60 В DC
	-48 В DC (RRH)
Номинальная частота f_N	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке U_C	75 В AC
	100 В DC
Ток защитного проводника I_PE	? 0,45 мА
Потребляемая мощность в режиме ожидания П_К	? 35 mVA
Номинальный импульсный ток утечки I_n (8/20) мкс	15 кA
Максимальный импульсный ток утечки I_max (8/20) мкс	40 кA
Стойкость к короткому замыканию I_SCCR	25 кA
Уровень защиты U_p	? 0,55 кВ
Остаточное напряжение U_res	? 0,55 кВ (при I_n)
	? 0,425 кВ (При 10 кА)
	? 0,325 кВ (При 5 кА)
	? 0,275 кВ (При 3 кА)
Характеристика TOV при U_T	100 В AC (5 с / withstand mode (режим устойчивости))
Время срабатывания t_A	? 25 нс
Номинал предохранителя, макс. при ответвлении	125 А AC (gG)
	50 A DC (gG)

Параметры соединения

Тип подключения	Штекерная система VALVETRAB

Защитная цепь NEMA / UL

Класс UL	Type 4 SPD for Type 2 applications
Максимальное напряжение длительной нагрузки MCOV (L-N)	75 В AC
Максимальное напряжение длительной нагрузки MCOV (L+) - (L-)	100 В DC
Максимальное напряжение длительной нагрузки MCOV (L+/L-) - G	100 В DC
Номинальное напряжение U_N	60 В AC
Номинальное напряжение	60 В DC
Защитная цепь	L-N
	(L+) - (L-)
	(L+/L-) - G
Система распределения энергии	1
Номинальная частота	50/60 Гц
Ограничитель номинального напряжения VPR (L-N)	0,5 кВ
Ограничитель номинального напряжения VPR (L+) - (L-)	0,33 кВ
Ограничитель номинального напряжения VPR (L+/L-) -G	0,33 кВ
Номинальный импульсный разрядный ток I_n(L-N)	10 кA
Номинальный импульсный разрядный ток I_n(L+) - (L-)	10 кA
Номинальный импульсный разрядный ток I_n(L+/L-) - G	10 кA
