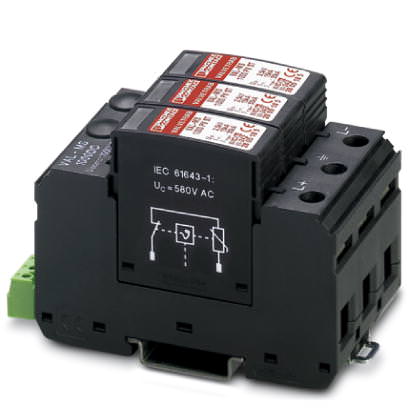

Изделие для фотогальваники Устройство защиты от перенапряжений, тип 2 - VAL-MS 1000DC/2+V-FM - 2920502 (118511)

Поставляем Изделие для фотогальваники Устройство защиты от перенапряжений, тип 2 - VAL-MS 1000DC/2+V-FM - 2920502 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118511

Производитель

Phoenix Contact

Категория

Список изделий для фотогальваники

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений, тип 2 - VAL-MS 1000DC/2+V-FM - 2920502

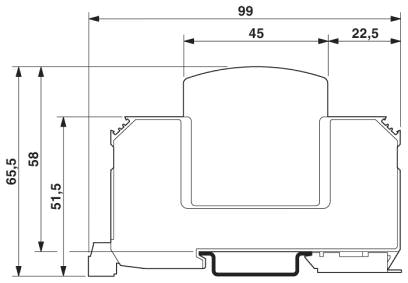

Размеры

Высота	99 мм
Ширина	53,4 мм
Глубина	65,5 мм
Единица шага	3 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C

Общие сведения

Материал корпуса	PBT/PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN EN 60664-1
	DIN EN 61643-11
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	(L+)-PE (L-)-PE (L+)-(L-)

Защитная цепь

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Номинальное напряжение U_N	1000 В DC (Напряжение без нагрузки U_OC)
Макс. напряжение при длит. нагрузке U_C	1000 В DC
Номинальный ток I_L	? 80 A DC
Ток защитного проводника I_PE	? 20 мкA
Потребляемая мощность в режиме ожидания П_К	? 20 мВт
Импульсный ток утечки I_max (8/20) мкс, максимальный	30 кA
Номинальный импульсный ток утечки I_n (8/20) мкс	15 кA
Уровень защиты U_p (L+) - (L-)	? 5 кВ
Уровень защиты U_p (L+/L-) - PE	? 5 кВ
Остаточное напряжение (L+) - (L-)	? 5 кВ
	? 4,5 кВ (При 10 кА)
	? 4 кВ (При 5 кА)
Остаточное напряжение (L+/L-) - PE	? 5 кВ
	? 4,5 кВ (При 10 кА)
	? 4 кВ (При 5 кА)
Время срабатывания	? 25 нс

Подключение цепи защиты

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы Biconnect
Тип подключения ВЫХОД	Винтовые клеммы Biconnect
Способ подключения	Клеммный модуль с двойным подключением
Резьба винтов	M5
Момент затяжки	4,5 Нм
	30 lb_f-in. (UL)
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	15
Сечение провода AWG/kcmil, макс.	2
Сечение проводника AWG	10 ... 2 (UL)

Контакт для дистанционной передачи сигнала

Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	MC 1,5/3
Резьба винтов	M2
Момент затяжки	0,25 Нм
	4 lb_f-in. (UL)
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Сечение проводника AWG	30 ... 14 (UL)
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	30 В DC
Максимальный рабочий ток I_макс.	1,5 А AC (250 В AC)
	1,5 A DC (30 В постоян. тока)
