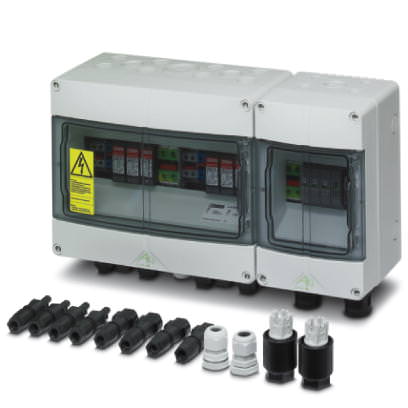

Изделие для фотогальваники Комплект устройств защиты от перенапряжений - PV-SET 1000DC-SC/AC-3P-QPD - 2801604 (118636)

Поставляем Изделие для фотогальваники Комплект устройств защиты от перенапряжений - PV-SET 1000DC-SC/AC-3P-QPD - 2801604 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118636

Производитель

Phoenix Contact

Категория

Список изделий для фотогальваники

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Комплект устройств защиты от перенапряжений - PV-SET 1000DC-SC/AC-3P-QPD - 2801604

Размеры

Высота	200 мм
Ширина	377 мм
Глубина	122 мм
Единица шага	17 TE

Окружающие условия

Степень защиты	IP65
Класс защиты	IP65
Ударная прочность	IK08
Условия окружающей среды	A, B
Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C

Общие сведения

Материал корпуса	Поликарбонат, армированный стекловолокном
Материал крышки	поликарбонат, прозрачный
Материал соединителя	полиамид
Класс воспламеняемости согласно UL 94	V2 (Gehause / Deckel)
	V0 (Steckverbinder)
Цвет	светло-серый RAL 7035
Стандарты для воздушных путей и путей утечки	EN 50539-11
	DIN VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Категория перенапряжения	III
Степень загрязнения	2
Степень защиты	II
Тип монтажа	AP / настенный монтаж
Исполнение	Монтажные корпуса
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Направление действие	(L+)-PE (L-)-PE (L+)-(L-)
	3L-N N-PE

Схема защиты PV со стороны переменного напряжения (AC)

Номинальное напряжение U_n	230 В AC (400 В перем. тока, сеть TT или TNS)
Расчетное импульсное напряжение U_e	230 В AC (400 В AC)
Расчетная устойчивость к воздействию имп. напряжений U_imp	4 кВ
Расчетное импульсное напряжение U_i	415 В (Трехфазный ток: активный проводник / активный проводник)
	240 В (Переменный ток: активный проводник / земля)
Номинальный ток I_n	13,1 А AC
Номинальная частота f_N	50 Гц (60 Гц)

Схема защиты PV со стороны постоянного напряжения (DC)

Напряжение без нагрузки U_OCSTC	830 В DC
Макс. напряжение при длительной нагрузке U_CPV	1050 В DC
Расчетная устойчивость к воздействию имп. напряжений U_imp	8 кВ
Расчетное импульсное напряжение U_i	1000 В DC
Стойкость к короткому замыканию I_SCPV	4x 10,6 A DC (на каждую цепочку)
Ток короткого замыкания I_SCSTC	4x 8,5 А (на каждую цепочку)

Защитная цепь

Класс испытания согл. МЭК	PV T1
	PV T2
Номинальное напряжение U_N	230 В AC (Сеть TT или TNS)
Макс. напряжение при длительной нагрузке U_C (L-N)	350 В AC (Блок питания перем. тока)
Макс. напряжение при длительной нагрузке U_C (N-PE)	264 В AC (Блок питания перем. тока)
U_T (стойкость к TOV)	415 В AC (5 с / L-N)
	1200 В AC (200 мс / N-PE)
Номинальная частота f_N	50 Гц (60 Гц)
Ток защитного проводника I_PE	? 1 мкA (AC)
	? 20 мкA (DC)
Потребляемая мощность в режиме ожидания П_К	? 25 mVA (DC)
	? 3,5 мВт (AC)
Импульсный ток утечки I_max (8/20) мкс, максимальный	40 кA (DC)
	40 кA (AC)
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	120 кA (Все каналы)
Импульсный ток утечки I_max (8/20) мкс, максимальный (N-PE)	40 кA
Номинальный импульсный ток утечки I_n (8/20) мкс	15 кA (DC)
	20 кA (AC)
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	20 кA (AC)
	60 кA (Все каналы)
Номинальный импульсный разрядный ток I_n (8/20) мкс (N-PE)	20 кA (AC)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (N-PE)	? 1,5 кВ
Уровень защиты U_p (L-N)	? 1,5 кВ
Уровень защиты U_P (N-PE)	? 1,5 кВ
Уровень защиты U_p (L+) - (L-)	? 3,5 кВ
Уровень защиты U_p (L+/L-) - PE	? 3,5 кВ
Остаточное напряжение (L-N)	? 1,4 кВ (при I_n)
	? 1,2 кВ (При 10 кА)
	? 1,1 кВ (При 5 кА)
	? 1 кВ (При 3 кА)
Остаточное напряжение (L-PE)	? 1,6 кВ (при I_n)
	? 1,3 кВ (При 10 кА)
	? 1,2 кВ (При 5 кА)
	? 1,1 кВ (При 3 кА)
Остаточное напряжение (N-PE)	? 0,5 кВ (при I_n)
	? 0,3 кВ (При 10 кА)
	? 0,25 кВ (При 5 кА)
	? 0,2 кВ (При 3 кА)
Остаточное напряжение (L+) - (L-)	? 3,5 кВ
	? 2,6 кВ (при 2 кА)
	? 2,9 кВ (При 5 кА)
Остаточное напряжение (L+/L-) - PE	? 3,5 кВ (При 15 кА)
	? 2,6 кВ (при 2 кА)
	? 2,9 кВ (При 5 кА)
	? 3,2 кВ (При 10 кА)
	? 3,7 кВ (при 20 кА)
	? 4,1 кВ (при 30 кА)
	? 4,6 кВ (при 40 кА)
Время срабатывания	? 25 нс (DC)
Время срабатывания (L-N)	? 25 нс
Время срабатывания (L-PE)	? 100 нс
Время срабатывания (N-PE)	? 100 нс
Номинал предохранителя, макс. при ответвлении	125 А (gL / gG)
Номинал предохранителя, макс. при проходном подключении	40 А (gL / gG)
Применяемый предохранитель, макс.	Пост. ток, не требуется
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	25 кA (Сторона пер. тока)
Способность к гашению токов последействия If (N-PE)	100 А

Подключение цепи защиты

Резьбовой кабельный ввод	M20
Толщина	5 мм ... 13 мм
Резьбовой кабельный ввод	M25
Толщина	3x 5 мм ... 7 мм

Контакт для дистанционной передачи сигнала

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Функция переключения	Переключающий контакт, 1-полюсн.
Тип подключения	MC 1,5/3
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В AC
Рабочее напряжение, максимальное U_max постоянного тока	125 В DC
Максимальный рабочий ток I_макс.	1 А AC (Индуктивн.)
	1 А AC (Активн.)
	30 мА DC (Индуктивн.)
	200 мА DC (Активн.)

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61439-2 2011
	EN 61439-2 2011
	EN 50539-11 Защита от перенапряжений пост. тока
	EN 61643-11 Защита от перенапряжений перем. тока
