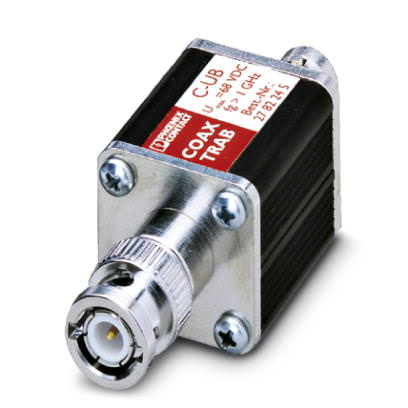

Принимающее/передающее устройство Устройство защиты от перенапряжений - C-UB - 2782245 (118721)

Поставляем Принимающее/передающее устройство Устройство защиты от перенапряжений - C-UB - 2782245 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118721

Производитель

Phoenix Contact

Категория

Список принимающих и передающих устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - C-UB - 2782245

Размеры

Высота	25,4 мм
Ширина	25,4 мм
Длина	68 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Алюминий
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Направление действие	Line-Shield/Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Класс VDE	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	68 В DC
	50 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	68 В DC
	50 В AC
Номинальный ток I_N	1 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	10 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 650 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн.	? 650 В
Уровень защиты U_P (фаза-земля)	? 650 В
Уровень защиты U_P (фаза-экран)	? 650 В
Время срабатывания tA (фаза-земля)	? 100 нс

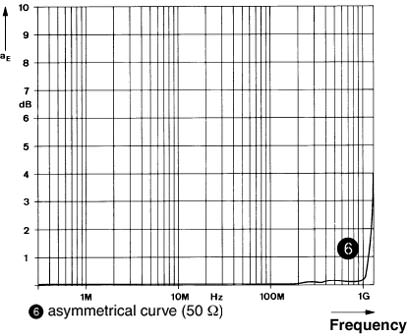

Вносимое затухание aE, асим.	0,1 дБ (До 20 МГц, в системах сопротивлением 50 ?)
Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом	1 ГГц
Коэффициент стоячей волны КСВ для систем 50 Ом	? 1,2 (200 МГц)
Допустимая мощность высокочастотного излучения P_макс при VSWR=xx (50-омная система)	40 Вт (При VSWR = 1,1 в системе сопротивлением 50 ?)
	12 Вт (При VSWR=неограниченно в системе сопротивлением 50 ?)
Емкость, асимметрич. (экран)	1,5 пФ (стандартный (типовой))
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	BNC 50 Ом
Тип подключения ВХОД	Штекер BNC
Тип подключения ВЫХОД	Розетка BNC
