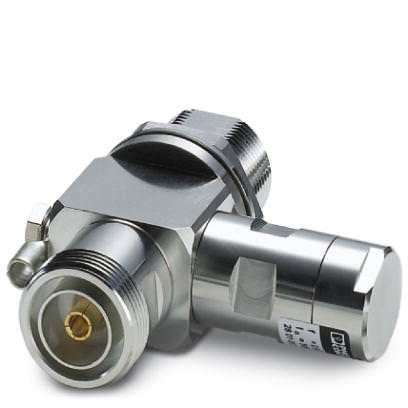

Принимающее/передающее устройство Устройство защиты от перенапряжений - C7/16-LAMBDA/4-2.25-BB - 2801060 (118706)

Поставляем Принимающее/передающее устройство Устройство защиты от перенапряжений - C7/16-LAMBDA/4-2.25-BB - 2801060 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118706

Производитель

Phoenix Contact

Категория

Список принимающих и передающих устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - C7/16-LAMBDA/4-2.25-BB - 2801060

Размеры

Высота	83,5 мм
Ширина	39 мм
Глубина	82 мм
Длина	82 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP68

Общие сведения

Материал корпуса	HPb59-1
Цвет	Под никель
Стандарты для воздушных путей и путей утечки	IEC 60664-1
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Полюсов	1
Направление действие	Line-Shield/Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Номинальный ток I_N	5 А (25 °C)
Номинальный импульсный ток утечки I_n (8/20) мкс	50 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	50 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	50 кA
Суммарный импульсный ток (8/20) мкс	60 кA
Суммарный импульсный ток (10/350)мкс	20 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный	60 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	60 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-экран)	60 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	20 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 1 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн.	? 1 В
Уровень защиты U_P (фаза-земля)	? 25 В (C2 - 10 кВ / 5 кА)
	? 5 В (C1 - 1 кВ/500 A))
	? 15 В (6 кВ / 3 кА)
Уровень защиты U_P (фаза-экран)	? 5 В (C1 - 1 кВ/500 A))
	? 25 В (C2 - 10 кВ / 5 кА)
	? 15 В (6 кВ / 3 кА)
Вносимое затухание aE, асим.	Тип. 0,1 дБ
Диапазон частот	0,8 ГГц ... 2,25 ГГц
Коэффициент стоячей волны КСВ для систем 50 Ом	Тип. 1,2
	макс. 1,25
Допустимая мощность высокочастотного излучения P_макс при VSWR=xx (50-омная система)	? 500 Вт
	? 4 кВт (пиков.)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 кВ / 500 А)
	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	Соединитель 7/16
Тип подключения ВХОД	Соединитель 7/16, розетка
Тип подключения ВЫХОД	Соединитель 7/16, розетка
