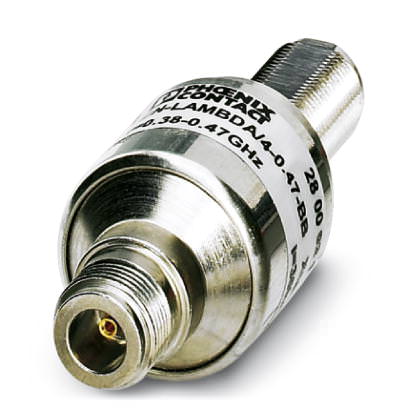

Принимающее/передающее устройство Устройство защиты от перенапряжений - CN-LAMBDA/4-0.47-BB - 2800021 (118708)

Поставляем Принимающее/передающее устройство Устройство защиты от перенапряжений - CN-LAMBDA/4-0.47-BB - 2800021 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118708

Производитель

Phoenix Contact

Категория

Список принимающих и передающих устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - CN-LAMBDA/4-0.47-BB - 2800021

Размеры

Высота	32 мм
Ширина	32 мм
Глубина	83 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 90 °C
Степень защиты	IP68

Общие сведения

Материал корпуса	Латунь (CuZn)
Цвет	Под никель
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Полюсов	1
Направление действие	Line-Shield/Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Класс VDE	C2
	C3
	D1
Номинальный ток I_N	5 А (25 °C)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	20 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	20 кA
Суммарный импульсный ток (8/20) мкс	30 кA
Суммарный импульсный ток (10/350)мкс	15 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	30 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-экран)	30 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	? 15 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 55 В (6 кВ / 3 кА)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн.	? 55 В (6 кВ / 3 кА)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 55 В (6 кВ / 3 кА)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич.	? 55 В (6 кВ / 3 кА)
Уровень защиты U_P (фаза-земля)	? 95 В (C2 - 10 кВ / 5 кА)
Уровень защиты U_P (фаза-экран)	? 95 В (C2 - 10 кВ / 5 кА)
Вносимое затухание aE, асим.	Тип. 0,05 дБ (? 0,10 дБ)
Диапазон частот	380 МГц ... 470 МГц
Коэффициент стоячей волны КСВ для систем 50 Ом	Тип. 1,05 (? 1,15)
Допустимая мощность высокочастотного излучения P_макс при VSWR=xx (50-омная система)	? 800 Вт
	? 4 кВт (пиков.)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-экран)	C2 (10 кВ / 5 кА)
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	Соединитель N-типа
Тип подключения ВХОД	Гнездовой разъем N-типа
Тип подключения ВЫХОД	Гнездовой разъем N-типа
