Принимающее/передающее устройство Устройство защиты от перенапряжений - CN-UB-280DC-3-BB - 2801050 (118717)

Поставляем Принимающее/передающее устройство Устройство защиты от перенапряжений - CN-UB-280DC-3-BB - 2801050 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118717

Производитель

Phoenix Contact

Категория

Список принимающих и передающих устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Фильтр FILTER ELEMENT (100 MESH), DF1050-080, part number 10-10- 100793-5 (FEX-801/5 А/В)

Пускатель магнитный 9А катушка управления 24В DC 1НО+1НЗ LC1D09BL

Смотреть ещё

Описание

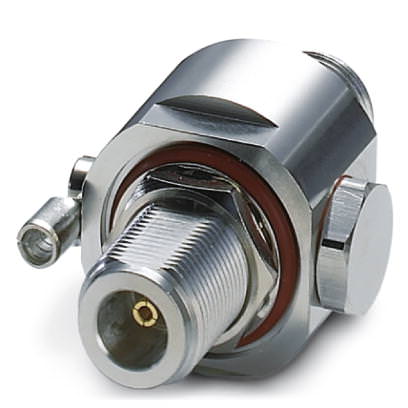

Описание Устройство защиты от перенапряжений - CN-UB-280DC-3-BB - 2801050

Размеры

Высота	57,8 мм
Ширина	31 мм
Глубина	33,5 мм
Длина	33,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP55

Общие сведения

Материал корпуса	HPb59-1
Цвет	Под никель
Стандарты для воздушных путей и путей утечки	IEC 60664-1
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Полюсов	1
Направление действие	Line-Shield/Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	280 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	280 В DC
Номинальный ток I_N	5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс	20 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	20 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	20 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Суммарный импульсный ток (10/350)мкс	2,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный	20 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	20 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-экран)	20 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 900 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн.	? 900 В
Уровень защиты U_P (фаза-земля)	? 1,1 кВ (C2 - 10 кВ / 5 кА)
	? 900 В (C1 - 1 кВ/500 A))
Уровень защиты U_P (фаза-экран)	? 900 В (C1 - 1 кВ/500 A))
	? 1,1 кВ (C2 - 10 кВ / 5 кА)
Время срабатывания tA (фаза-земля)	? 100 нс
	? 100 нс
Вносимое затухание aE, асим.	Тип. 0,1 дБ (? 3 ГГц)
Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом	> 3 ГГц
Диапазон частот	0 Гц ... 3 ГГц
Коэффициент стоячей волны КСВ для систем 50 Ом	Тип. 1,15 (? 3 ГГц)
	макс. 1,2
Допустимая мощность высокочастотного излучения P_макс при VSWR=xx (50-омная система)	700 Вт (VSWR = 1,1)
	200 Вт (VSWR= ?)
Емкость (фаза-земля)	Тип. 1,5 пФ
Емкость, асимметрич. (экран)	Тип. 1,5 пФ
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	C3 (100 A)
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	Соединитель N-типа, 50 Ом
Тип подключения ВХОД	Гнездовой разъем N-типа
Тип подключения ВЫХОД	Гнездовой разъем N-типа
