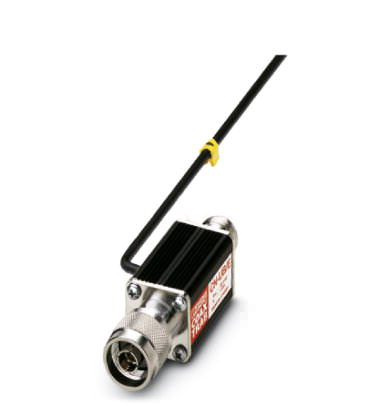

Принимающее/передающее устройство Устройство защиты от перенапряжений - CN-UB/E-BB - 2817686 (118719)

Поставляем Принимающее/передающее устройство Устройство защиты от перенапряжений - CN-UB/E-BB - 2817686 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118719

Производитель

Phoenix Contact

Категория

Список принимающих и передающих устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - CN-UB/E-BB - 2817686

Размеры

Высота	83 мм
Ширина	25,4 мм
Глубина	25,4 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Алюминий
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Направление действие	Line-Shield/Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Класс VDE	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	180 В DC
	130 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	180 В DC
	130 В AC
Номинальный ток I_N	5 А (25 °C)
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (экран-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 470 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн.	? 590 В
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн.	? 470 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 470 В
	? 33 В
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), статич.	? 33 В
Остаточное напряжение при I_n (фаза-земля)	? 160 В (1,5 м, провод)
Остаточное напряжение при In (фаза-экран)	? 55 В
Остаточное напряжение при In (экран-земля)	? 160 В (1,5 м, провод)
Уровень защиты U_P (фаза-земля)	? 500 В (C2, 10 кВ / 5 кА)
Уровень защиты U_P (фаза-экран)	? 700 В (C2, 10 кВ / 5 кА)
Уровень защиты UP (экран-земля)	? 500 В (C2, 10 кВ / 5 кА)
Время срабатывания tA (фаза-земля)	? 100 нс
	? 100 нс
Время срабатывания tA (экран-земля)	? 100 нс
Вносимое затухание aE, асим.	0,1 дБ (? 100 МГц)
Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом	Тип. 1 ГГц
Коэффициент стоячей волны КСВ для систем 50 Ом	? 1,2 (200 МГц)
Допустимая мощность высокочастотного излучения P_макс при VSWR=xx (50-омная система)	300 Вт (При VSWR = 1,1 в системе сопротивлением 50 ?)
	80 Вт (VSWR= ?)
Емкость, асимметрич. (экран)	7 пФ (стандартный (типовой))
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (экран-земля)	C2 (10 кВ / 5 кА)
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	Соединитель N-типа, 50 Ом
Тип подключения ВХОД	Гнездовой разъем N-типа
Тип подключения ВЫХОД	Гнездовой разъем N-типа
