Принимающее/передающее устройство Устройство защиты от перенапряжений - CN-UB-70DC-6-BB - 2803166 (118715)

Поставляем Принимающее/передающее устройство Устройство защиты от перенапряжений - CN-UB-70DC-6-BB - 2803166 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118715

Производитель

Phoenix Contact

Категория

Список принимающих и передающих устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Реле промежуточное 24В DC 2НО+2НЗ 10А CA4KN22BW3 Schneider Electric

Смотреть ещё

Описание

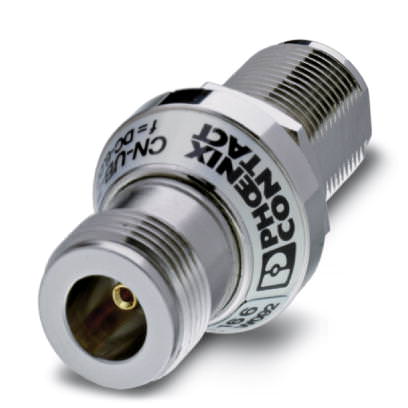

Описание Устройство защиты от перенапряжений - CN-UB-70DC-6-BB - 2803166

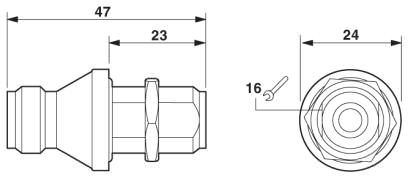

Размеры

Высота	24 мм
Ширина	24 мм
Глубина	47 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 90 °C
Степень защиты	IP68

Общие сведения

Материал корпуса	Латунь (CuZn)
Цвет	Под никель
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Промежуточный штекер
Направление действие	Line-Shield/Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2
	C3
	D1
Класс VDE	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	70 В DC
	50 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	70 В DC
	50 В AC
Номинальный ток I_N	10 А
Эффективный рабочий ток I_C при U_C	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-экран)	5 кA
Суммарный импульсный ток (8/20) мкс	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-экран)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 650 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн.	? 650 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 650 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич.	? 650 В
Уровень защиты U_P (фаза-земля)	? 800 В (C2 (4 кВ / 2 кА))
	? 1 кВ (C2 (10 кВ / 5 кА))
Уровень защиты U_P (фаза-экран)	? 800 В (C2 (4 кВ / 2 кА))
	? 1 кВ (C2 (10 кВ / 5 кА))
Время срабатывания tA (фаза-земля)	? 100 нс
	? 100 нс
Вносимое затухание aE, асим.	0,1 дБ (? 6 ГГц)
Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом	> 6 ГГц
Диапазон частот	0 Гц ... 6 ГГц
Коэффициент стоячей волны КСВ для систем 50 Ом	Тип. 1,15 (? 6 ГГц)
Допустимая мощность высокочастотного излучения P_макс при VSWR=xx (50-омная система)	30 Вт (КСВН = 1,15)
Емкость (фаза-земля)	Тип. 1,5 пФ
Емкость, асимметрич. (экран)	Тип. 1,5 пФ
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	C3 (100 A)
	D1 (1 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-экран)	C2 (10 кВ / 5 кА)
	C3 (100 A)
	D1 (1 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-экран)	5 A - 1 с

Характеристики клемм

Тип подключения	Соединитель N-типа, 50 Ом
Тип подключения ВХОД	Гнездовой разъем N-типа
Тип подключения ВЫХОД	Гнездовой разъем N-типа
