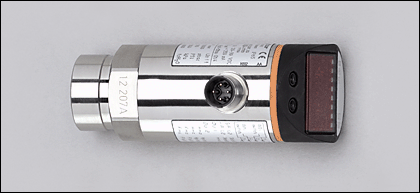

Датчик запорно-регулирующей арматуры Датчики давления: PE3004 PE-010-RDR14-MFPKG/US/ /E (19355)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PE3004 PE-010-RDR14-MFPKG/US/ /E для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19355

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PE3004 PE-010-RDR14-MFPKG/US/ /E

Характеристики

Комбинированный датчик давления
Электрический разъём
Уплотнение измерительной ячейки: EPDM
Программируемая функция
Подключение к процессу: G ? I
Коммутационный выход, аналоговый выход (0 бар = 4 мA / 0 В; 10 бар = 20 мA / 10 В)
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -1...10 bar / -14,5...145 psi / -0,1...1,0 MPa

Область применения

Применение	Тип давления: относительное Жидкости и газы Не используется для масел
Температура измеряемой среды [°C]	-25...80

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...36 DC ?)
Потребление тока [mA]	50
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения [V]	до 40 V

Выходы

Выход	Коммутационный выход, аналоговый выход (0 бар = 4 мA / 0 В; 10 бар = 20 мA / 10 В)
Выход	NO / NC программируемый; 4…20 мA или 0…10 В
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Частота переключения [Hz]	? 170
Аналоговый выход	4...20 mA / 0...10 V
Наиб.нагрузка [?]	4...20 mA: max. 500 / 0...10 V: min. 2000

Диапазон измерения / настройки

Настройка параметров в пределах
Настройка	SP1 = 2,50 bar; rP1 = 2,30 bar

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне -20...80° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,5
Отклонение от характеристики *)	± 0,25 (BFSL) / ± 0,5 (LS)
Гистерезис	± 0,25
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,05
наибольший TK коэффициент нулевой точки	0,2
наибольший TK коэффициент диапазона измерений	0,2

Время реакции

готовность к работе после подключения питания [s]	0,3
Программируемое время задержки dS, dr [s]	0; 0,2...50
Время реакции аналогового выхода [ms]	3
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	Гистерезис / функция окна; NO / NC; задержка при включении, задержка при отключении; сглаживание; отображение единиц измерения; выход тока /напряжения

Условия эксплуатации

Температура окружающей среды [°C]	-20...80
Температура хранения [°C]	-40...100
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5/1 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]	231

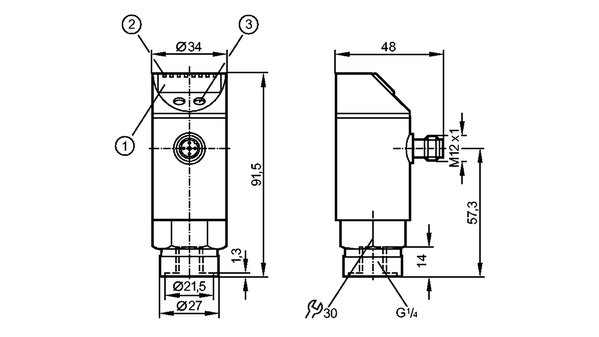

Механические данные

Подключение к процессу	G ? I
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); Керамика (99,9 % Al2 O3); EPDM
Материал	нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); PTFE (тефлон)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	100 миллионов
Вес [kg]	0,262

Дисплеи / Элементы управления

Индикация	Дисплей 3 x светодиод зелёный Состояние выхода светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Примечания

?) по EN50178, SELV, PELV ) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения ) при колебаниях температуры до 10 K **) в % от значения измерительного диапазона/ 6 месяцев
Упаковочная величина [штука]	1
