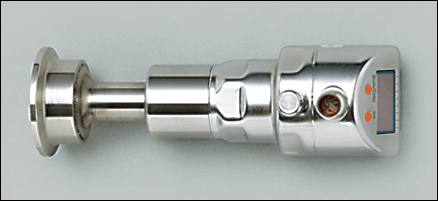

Датчик запорно-регулирующей арматуры Датчики давления: PI2206 PI-2,5BREZ01-MFRKG/US/ /P (19446)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PI2206 PI-2,5BREZ01-MFRKG/US/ /P для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19446

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PI2206 PI-2,5BREZ01-MFRKG/US/ /P

Характеристики

Комбинированный датчик давления
Электрический разъём
Программируемая функция
Membrandurchmesser: 34 mm
Наполнитель для передачи давления: медицинское белое масло (подходящее для пищи, совместимость с FDA )
Подключение к процессу: Clamp DN 38 / 1?'
2-проводная технология соединения: Аналоговый выход 3-проводная технология соединения: 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -0,124...2,500 bar / -1,8...36,27 psi

Область применения

Применение	Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы
Температура измеряемой среды [°C]	-25...200 **) / -25...160 ***)

Электронные данные

Электрическое исполнение	2-проводные DC / 3-проводные DC PNP/NPN
Рабочее напряжение [V]	20...32 DC (2L) / 18...32 DC (3L)
Потребление тока [mA]	3,6...21 (2L) / 45 (3L)
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2-проводная технология соединения: Аналоговый выход 3-проводная технология соединения: 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и аналоговый выход
Выход	1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]	250; (3L)
Падение напряжения [V]	2; (3L)
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	--- (2L) / 125 (3L)
Аналоговый выход	I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [?]	2L: 300 3L: макс. (Ub - 10 В) / 20 mA

Диапазон измерения / настройки

Дисплей	Bar, kPa, psi, inH2O, mWS, % der Spanne
Настройка параметров в пределах
Настройка	SP1 = 0,624 bar; rP1 = 0,574 bar SP2 = 1,874 bar; rP2 = 1,824 bar ASP = 0,000 bar; AEP = 2,500 bar

Точность/ погрешность

Точность/ погрешность (в % интервала) Масштаб 1:1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,2
Отклонение от характеристики *)	± 0,2
Линейность	± 0,15
Гистерезис	± 0,15
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,1
наибольший TK коэффициент нулевой точки	± 0,2
наибольший TK коэффициент диапазона измерений	± 0,15

Время реакции

готовность к работе после подключения питания [s]	1 (2L) / 0,5 (3L)
Миним. время отклика коммутационного выхода [ms]	--- (2L) / 3 (3L)
затухание ренейного выхода (dAP) [s]	0,00...30,00
затухание аналогового выхода (dAA) [s]	0,01...99,99
Время нарастания переходной характеристики аналогового выхода [ms]	45 (2L) / 7 (3L)
Встроенный 'Watchdog'	да

интерфейсы

IO-Link-Device
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.0
Стандарт SDCI	IO-Link спецификация коммуникации, Версия 1.0, Январь 2009, номер для заказа: 10.002
IO-Link-Device ID	105 d / 00 00 69 h
Профили	нет
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	2,3

Условия эксплуатации

Температура окружающей среды [°C]	-25...80, при макс. температуре среды 160 °C (-25...60 °C при макс. температуре среды 200 °C)
Температура хранения [°C]	-25...100
Степень защиты	IP 67 / IP 68 / IP 69K

Испытания / одобрения

Электромагнитная совместимость	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]	142

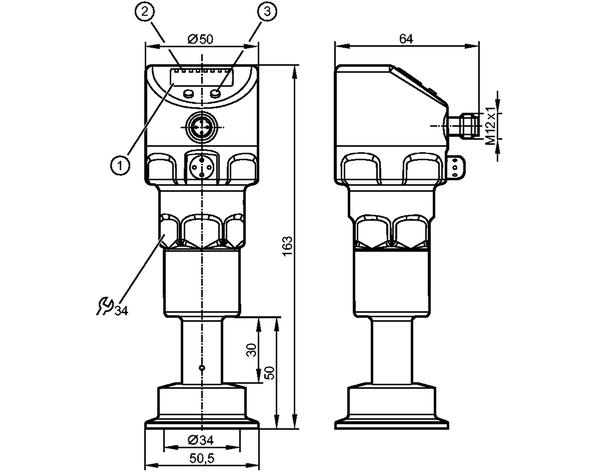

Механические данные

Подключение к процессу	Clamp DN 38 / 1?'
Материалы корпуса в контакте с изм. средой	нерж. сталь (316L)
Характеристика поверхности Ra / Rz в контакте со средой	0,38 / -
Материал	нерж. сталь V4A (1.4404); нерж. сталь (316L); PBT (полибутилентерефталат); PEI; PFA
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	10 миллионов
Вес [kg]	0,939

Дисплеи / Элементы управления

Индикация	Дисплей светодиод зелёный Состояние выхода светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

1 2 - проводная схема подключения

2 3 - проводная схема подключения

3 Подключение для параметризации IO-Link (P = соединение через IO-Link)

Примечания

(2L) = значение для 2-проводного подключения (3L) = значение для 3-проводного подключения ) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) ) при колебаниях температуры до 10 K ) в % диапазона за год ) при макс. температуре окружающей среды 65 °C ***) при макс. температуре окуржающей среды 80 °C
Упаковочная величина [штука]	1

(2L) = значение для 2-проводного подключения (3L) = значение для 3-проводного подключения *) линейность, включая гистерезис и повторяемость; (настройка порогового значения по DIN 16086) **) при колебаниях температуры до 10 K ***) в % диапазона за год ****) при макс. температуре окружающей среды 65 °C *****) при макс. температуре окуржающей среды 80 °C
