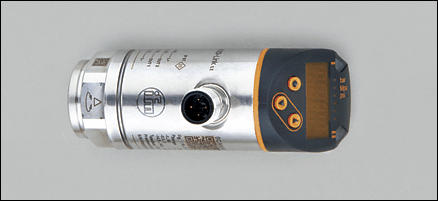

Датчик запорно-регулирующей арматуры Датчики давления: PN3096 PN-2,5-RER14-MFRKG/US/ /V (19598)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PN3096 PN-2,5-RER14-MFRKG/US/ /V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19598

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser 5P3B2H-AAIBAAAFAAAD3S2BA2

Смотреть ещё

Описание

Описание Датчики давления: PN3096 PN-2,5-RER14-MFRKG/US/ /V

Характеристики

Электронный датчик давления
Разъём M12
Программируемая функция
Измерительный элемент: керамический ёмкостной принцип измерения
Подключение к процессу: G ? I / M6 I
2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход
4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)
Диапазон контроля: 0...2,5 bar / 0...36,2 psi / 0...250 kPa

Область применения

Применение	Druckart: Relativdruck Medien der Fluidgruppe 2 gema? der Druckgeraterichtlinie, Medien der Fluidgruppe 1 auf Anfrage
Устойчивость к вакууму [мбар]	-1000
Температура измеряемой среды [°C]	-25...80

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...30 DC ?)
Потребление тока [mA]	35
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход
Выход	NO / NC программируемый; 4…20 мA или 0…10 В
Номинальный ток [mA]	150; 200 (...60 °C); 250 (...40 °C)
Падение напряжения [V]	2,5
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	? 170
Аналоговый выход	4...20 mA; 0...10 V
Наиб.нагрузка [?]	4...20 mA: max. 500
Min. Lastwiderstand [?]	0...10 V: min. 2000

Диапазон измерения / настройки

Настройка параметров в пределах

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,5
Отклонение от характеристики *)	± 0,25 (BFSL) / ± 0,5 (LS)
Гистерезис	± 0,25
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,05
наибольший TK коэффициент нулевой точки	0,2
наибольший TK коэффициент диапазона измерений	0,2

Время реакции

готовность к работе после подключения питания [s]	0,3
Миним. время отклика коммутационного выхода [ms]	3
Программируемое время задержки dS, dr [s]	0...50
затухание ренейного выхода (dAP) [s]	0...4
затухание аналогового выхода (dAA) [s]	0...4
Время реакции аналогового выхода [ms]	3
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	гистерезис / функция окна; Н.О. / Н.З.; задержка при включении, задержка при выключении; демпфирование; дисплей; выход по току / по напряжению

интерфейсы

IO-Link-Device
Способ передачи	COM2
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
IO-Link-Device ID	432 d / 00 01 b0 h
Профили	Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	1
Миним.время рабочего цикла [ms]	2,3

Условия эксплуатации

Температура окружающей среды [°C]	-25...80
Температура хранения [°C]	-40...100
Степень защиты	IP 65 / IP 67

Испытания / одобрения

Druckgeraterichtlinie	Хорошая инженерно-техническая практика
Электромагнитная совместимость	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]	181

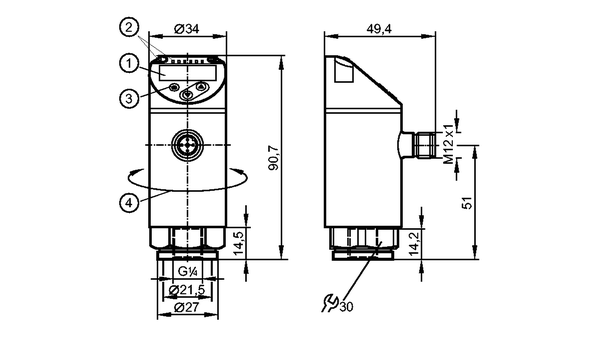

Механические данные

Подключение к процессу	G ? I / M6 I
Материалы корпуса в контакте с изм. средой	нерж.сталь (316L / 1.4404); Al2O3 (керамика); FKM
Материал	1.4404 (V4A / 316L); PBT+PC-GF 30; пластик PBT-GF 20; PC
Мин. кол-во циклов	100 миллионов
Момент затяжки [Nm]	25...35 (рекомендуемый момент затяжки?)
Drosselelement vorhanden	Nein (nachrustbar)
Вес [kg]	0,231

Дисплеи / Элементы управления

Индикация	Дисплей 3 x светодиод зелёный (бар, фунт/кв. дюйм, кПа) Состояние выхода 1 x светодиод желтый Измеренные значения 4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Цвета жил
BK	чёрный
BN	коричневый
BU	синий
WH	белый

OUT1: коммутационный выход или IO-Link

OUT2: 4...20 мA / 0...10 В

Цвета в соответствии с DIN EN 60947-5-2

Примечания

) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения ) при колебаниях температуры до 10 K **) в % разнице /6 месяцев ?) по EN50178, SELV, PELV ?) В зависимости от смазки, уплотнения и оценки давления
Упаковочная величина [штука]	1
