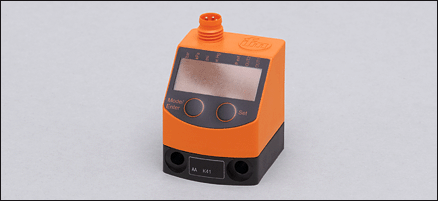

Датчик запорно-регулирующей арматуры Датчики давления: PQ3834 PQ-010-KHR18-KFPKG/AS/ (19708)

Поставляем Датчик запорно-регулирующей арматуры Датчики давления: PQ3834 PQ-010-KHR18-KFPKG/AS/ для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19708

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики давления: PQ3834 PQ-010-KHR18-KFPKG/AS/

Характеристики

Электронный датчик давления
Программируемая функция
Подключение к процессу: G 1/8 I / M5 I
2 выхода OUT1 = коммутационный выход, IO-Link OUT2 = аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -1,00...10,00 bar / -100...1000 kPa / -15...145 psi / -30...296 inHg

Область применения

Применение	Druckart: Relativdruck, Differenzdruck Druckluft ****)
Температура измеряемой среды [°C]	0...60

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...32 DC ?)
Потребление тока [mA]	50
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения [V]	до 40 V

Выходы

Выход	2 выхода OUT1 = коммутационный выход, IO-Link OUT2 = аналоговый выход
Выход	1 x Н.О./ Н.З. программируемый + 1 x выход по току
Номинальный ток [mA]	100
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Частота переключения [Hz]	? 100
Аналоговый выход	4...20 mA
Наиб.нагрузка [?]	500

Диапазон измерения / настройки

Дисплей	Bar, kPa, psi, inHg
Настройка параметров в пределах

Точность/ погрешность

Точность/ погрешность (в % интервала)
Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K)
Погрешность точки переключения	± 0,5
Отклонение от характеристики *)	± 0,25 (BFSL) / ± 0,5 (LS)
Гистерезис	± 0,25
Повторяемость **)	± 0,1
долговременная стабильность ***)	± 0,05
наибольший TK коэффициент нулевой точки	0,2
наибольший TK коэффициент диапазона измерений	0,2

Время реакции

готовность к работе после подключения питания [s]	0,5
Миним. время отклика коммутационного выхода [ms]	6
Программируемое время задержки dS, dr [s]	0; 0,002...5
Время нарастания переходной характеристики аналогового выхода [ms]	6
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	Hysterese / Fenster; Schlie?er / Offner; Analogausgang; IO-Link; Schaltlogik; Anzug-, Abfallverzogerung; Dampfung; Anzeigeeinheit

интерфейсы

IO-Link-Device
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9 FDIS
IO-Link-Device ID	367 d / 00 01 6F h
Профили	Smart Sensor: Process Data Variable; Device Identification
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	2,3

Условия эксплуатации

Температура окружающей среды [°C]	0...70
Температура хранения [°C]	-25...85
Степень защиты	IP 65

Испытания / одобрения

Электромагнитная совместимость	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]	437

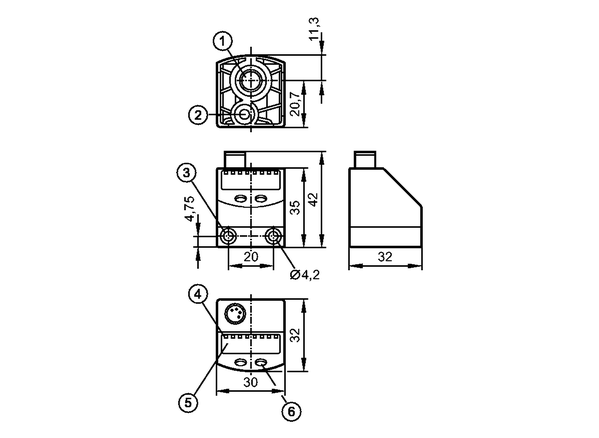

Механические данные

Подключение к процессу	G 1/8 I / M5 I
Материалы корпуса в контакте с изм. средой	латунь; FPM; кремний (облицован); PBT (полибутилентерефталат)
Материал	PBT (полибутилентерефталат); FPM; полиэстер
Срок службы датчика в циклах срабатывания комм. выхода (миним.)	50 миллионов
Вес [kg]	0,107

Дисплеи / Элементы управления

Индикация	Дисплей 4 x светодиод зелёный Состояние выхода 1 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M8; позолоченные контакты

Назначение жил кабеля при подключении

Programmierung der Ausgange:

----- OUT1 -----

Hno = Гистерезис / NO

Hnc = Гистерезис / NC

Fno = Окно / NO

Fnc = Окно / NC

IO-Link

----- OUT2 -----

Stromausgang (4...20 mA)

Примечания

?) по EN50178, SELV, PELV ) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения ) при колебаниях температуры до 10 K ) в % разнице /6 месяцев ) другие среды по требованию ***) Max. Uberdruck auf zweitem Druckanschluss: 12 bar / 1200 kPa / 174 PSI / 354,4 inHg / 1,2 MPa
Упаковочная величина [штука]	1

?) по EN50178, SELV, PELV *) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения **) при колебаниях температуры до 10 K ***) в % разнице /6 месяцев ****) другие среды по требованию *****) Max. Uberdruck auf zweitem Druckanschluss: 12 bar / 1200 kPa / 174 PSI / 354,4 inHg / 1,2 MPa

Упаковочная величина [штука]
