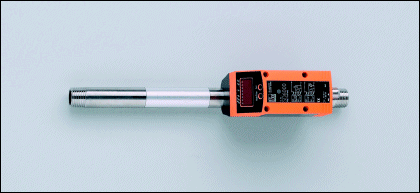

Датчик запорно-регулирующей арматуры Датчики потока: SD6100 SDR12DGXFPKG/US-100 (20124)

Поставляем Датчик запорно-регулирующей арматуры Датчики потока: SD6100 SDR12DGXFPKG/US-100 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20124

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики потока: SD6100 SDR12DGXFPKG/US-100

Характеристики

Датчик расхода газа
Электрический разъём
Подключение к процессу: R? (DN15)
Программируемая функция
2 выхода OUT1 = контроль потока (двоичный), измеритель скорости потока (импульсный), предварительная установка измерителя (двоичная) OUT2 = контроль потока (аналоговый или двоичный)

Область применения

Применение	аргон (Ar), карбон диоксид (CO2), нитроген (N2)
Предел прочности по давлению [бар]	16
Температура измеряемой среды [°C]	0...60

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...30 DC ?)
Потребление тока [mA]	100
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	OUT1: NO /NC программируемый или импульсный OUT2: NO /NC программируемый или аналоговый (4...20 мA, масштабируемый)
Номинальный ток [mA]	2 x 250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA
Наиб.нагрузка [?]	500
Импульсный выход	Расходомер

Диапазон измерения / настройки

Контроль скорости потока
Контроль моментального расхода
Контроль температуры
Диапазон измерения [Nm?/h]	Ar: 0,39 (0,4)...118,2 / CO2: 0,24 (0,2)...71,7 / N2: 0,24 (0,2)...73,0 *)
Предел показаний [Nm?/h]	Ar: 0,0...141,8 / CO2: 0,0...86,0 / N2: 0,0...87,6
Порог срабатывания выхода, SP [Nm?/h]	Ar: 0,8...118,2 / CO2: 0,5...71,7 / N2: 0,5...73,0
Точка сброса, rP [Nm?/h]	Ar: 0,2...117,6 / CO2: 0,1...71,3 / N2: 0,2...72,6
Начальная точка аналогового сигнала, ASP [Nm?/h]	Ar: 0,0...88,6 / CO2: 0,0...53,8 / N2: 0,0...54,8
Конечная точка аналогового сигнала, AEP [Nm?/h]	Ar: 29,6...118,2 / CO2: 17,9...71,7 / N2: 18,3...73,0
с шагом в [Nm?/h]	Ar: 0,2 / CO2: 0,1 / N2: 0,1
Значение импульса	0,001...1 000 000 m?
с шагом в	0,001...1000 m?
Длина импульса [s]	0,02...2
Диапазон контроля [°C]	0,0...60,0
Предел показаний [°C]	0,0...60,0

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность	± (6% MW + 0,6% MEW) ***)
Воспроизводимость [% от измеряемой величины]	± 1,5
Точность [K]	± 2 **)

Время реакции

готовность к работе после подключения питания [s]	1
Контроль скорости потока
Время реакции [s]	0,1 (dAP = 0)
Демпфирование, dAP [s]	0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

Программное обеспечение / Программирование

Возможные опции при программировании	Функция гистеризиса / окна; NO / NC; токовый / импульсный выход; дисплей может вращаться / выключаться; единица измерения, среда

Условия эксплуатации

Температура окружающей среды [°C]	0...60
Температура хранения [°C]	-20...85
Макс. допустимая относительная влажность воздуха [%]	90
Степень защиты	IP 65

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V
Вибропрочность	DIN IEC 68-2-6: 5 g (55...2000 Hz)
MTTF [лет]	227

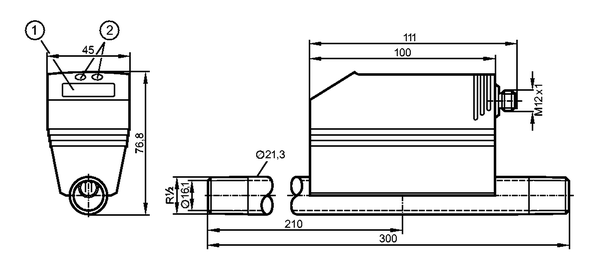

Механические данные

Подключение к процессу	R? (DN15)
Материалы корпуса в контакте с изм. средой	нерж. сталь V2A (1.4301); керамика стекло обработанное; PEEK; полиэстер; витон; алюминий анодное оксидирование
Материал	пластик PBT-GF 20; PC (APEC); Makrolon; нерж. сталь V2A (1.4301); витон
Вес [kg]	1,178

Дисплеи / Элементы управления

Индикация	Дисплей 4 x светодиод зелёный (Nl/min, Nm?/h, Nm?, °C) Функции дисплея 1 x светодиод желтый Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

Индикация

Дисплей 4 x светодиод зелёный (Nl/min, Nm?/h, Nm?, °C) Функции дисплея 1 x светодиод желтый Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Программирование выходов

----------OUT1----------

- Релейный выход

Hno = гистерезис / нормально открытый

Hnc = гистерезис / нормально закрытый

Fno = функция окна / нормально открытый

Fnc = функция окна / нормально закрытый

- ImP = импульсный выход для измерения

потока / выход сигнала

измерителя с предварительной установкой

----------OUT2----------

- Релейный выход

Hno = гистерезис / нормально открытый

Hnc = гистерезис / нормально закрытый

Fno = функция окна / нормально открытый

Fnc = функция окна / нормально закрытый

- Аналоговый выход

I = Токовый выход (4...20 mA)

Примечания

?) по EN50178, SELV, PELV ) в кронштейнах: отображаемое значение ) средний поток в пределах диапазона измерения потока **) при условиях согласно DIN ISO 2533 и при установке в трубы DN15 MW = измеренная величина MEW = граничная величина измеряемого диапазона Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
Упаковочная величина [штука]	1

?) по EN50178, SELV, PELV *) в кронштейнах: отображаемое значение **) средний поток в пределах диапазона измерения потока ***) при условиях согласно DIN ISO 2533 и при установке в трубы DN15 MW = измеренная величина MEW = граничная величина измеряемого диапазона Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.

Упаковочная величина [штука]
