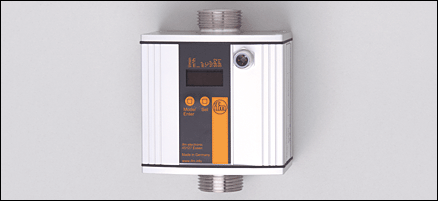

Датчик запорно-регулирующей арматуры Датчики потока: SU8200 SUR11HGBFPKG/W/US-100-IPF (20260)

Поставляем Датчик запорно-регулирующей арматуры Датчики потока: SU8200 SUR11HGBFPKG/W/US-100-IPF для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20260

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики потока: SU8200 SUR11HGBFPKG/W/US-100-IPF

Характеристики

Ультразвуковой датчик потока
Электрический разъём
Подключение к процессу: G1 с уплотнителем
Программируемая функция
2 переключаемых выхода OUT1 = контроль потока OUT2 = контроль потока или температуры
Диапазон измерений: 0...100 l/min
-10...80 °C
Max. допустимый расход
110 л/мин (6,6 м?/час)
подключение к трубе при помощи адаптера

Область применения

Применение	Flussige Medien der Fluidgruppe 2 gema? der Druckgeraterichtlinie (DGRL): Wasser, Glykol-Losungen, Ole (Niederviskose Ole mit Viskositat 7...40 mm?/s bei 40°C; Hochviskose Ole mit Viskositat 30...68 mm?/s bei 40°C)
Предел прочности по давлению [бар]	16
Температура измеряемой среды [°C]	-10...80

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	19...30 DC ?)
Потребление тока [mA]	100
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	2 x NO / NC, программируемый
Номинальный ток [mA]	2 x 250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да

Диапазон измерения / настройки

Контроль скорости потока
Контроль температуры
Диапазон контроля [°C]	-10,0...80,0
Разрешение [°C]	0,2
Порог срабатывания выхода, SP [°C]	-9,8...80,0
Точка сброса, rP [°C]	-10,0...79,8
с шагом в [°C]	0,2

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность	± (3% MW + 0,2% MEW) ) / ± (5% MW + 0,5% MEW) *)
Повторяемость	0,2 l/min (0,05 gpm)
Точность [K]	0,2

Время реакции

готовность к работе после подключения питания [s]	10
Контроль скорости потока
Контроль температуры
Задержка при запуске [s]	0...50
Время реакции [s]	0,250 (dAP = 0)
Время реакции [s]	T09 = 70 (Q > 5 l/min) *)
Демпфирование, dAP [s]	0,0...1,0

Условия эксплуатации

Температура окружающей среды [°C]	-10...60
Температура хранения [°C]	-25...80
Степень защиты	IP 67

Испытания / одобрения

Druckgeraterichtlinie	Artikel 3 Absatz 3 - Gute Ingenieurpraxis
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]	246

Механические данные

Подключение к процессу	G1 с уплотнителем
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); витон; PES; Centellen 200
Материал	корпус: AlMgSi0,5 анодное оксидирование; уплотнение: витон; корпус разъёма: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: полиамид
Вес [kg]	1,695

Дисплеи / Элементы управления

Индикация	Дисплей 4 x светодиод зелёный (l/min, m?/h, gal/min, gal/h) Дисплей 2 x светодиод желтый (°C / °F) Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

Индикация

Дисплей 4 x светодиод зелёный (l/min, m?/h, gal/min, gal/h) Дисплей 2 x светодиод желтый (°C / °F) Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование функции выхода:

Hno = гистерезис / нормально открытый

Hnc = гистерезис / нормально закрытый

Fno = функция окна / нормально открытый

Fnc = функция окна / нормально закрытый

Принадлежности

Принадлежности (входят в комплект)	2 прокладки (Centellen)
Принадлежности (дополнительные)	адаптер; Номер для заказа E40179 (для труб R?, нерж.сталь) Номер для заказа E40180 (для труб R?, нерж.сталь); номер для заказа E40192 (для трубы ?' NPT, нерж.сталь) номер для заказа E40193 (для трубы ?' NPT, нерж.сталь); № заказа E40152 (для трубы R?, латунь) № заказа E40153 (для трубы R?, латунь); № заказа E40155 (для трубы ?' NPT, латунь) № заказа E40156 (для трубы?' NPT, латунь)

Принадлежности (входят в комплект)

2 прокладки (Centellen)

Принадлежности (дополнительные)

адаптер; Номер для заказа E40179 (для труб R?, нерж.сталь) Номер для заказа E40180 (для труб R?, нерж.сталь); номер для заказа E40192 (для трубы ?' NPT, нерж.сталь) номер для заказа E40193 (для трубы ?' NPT, нерж.сталь); № заказа E40152 (для трубы R?, латунь) № заказа E40153 (для трубы R?, латунь); № заказа E40155 (для трубы ?' NPT, латунь) № заказа E40156 (для трубы?' NPT, латунь)

Примечания

?) по EN50178, SELV, PELV ) для воды *) для гликоля (35%) и масел (вязкость: 68 mm?/s при 40°C) MW = измеренная величина MEW = граничная величина измеряемого диапазона Уплотнение: только с прокладками Centellen, поставляемыми в наборе
Упаковочная величина [штука]	1
