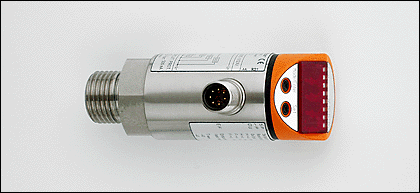

Датчик запорно-регулирующей арматуры Системы оценки: TR8430 TR-...KDBR12-SFPKG/US/....../V (20374)

Поставляем Датчик запорно-регулирующей арматуры Системы оценки: TR8430 TR-...KDBR12-SFPKG/US/....../V для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20374

Производитель

IFM

Категория

Датчики запорно-регулирующей арматуры

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки: TR8430 TR-...KDBR12-SFPKG/US/....../V

Характеристики

Оценочная электроника для датчиков температуры
Подключение к процессу: G ? A
для чувствительных элементов Pt100 и Pt1000
позолоченные контакты
4 комм.выходы
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -40...150 °C / -40...302 °F

Электронные данные

Электрическое исполнение	DC PNP
Рабочее напряжение [V]	18...28 DC ?)
Потребление тока [mA]	90 **)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	4 комм.выходы
Выход	4 x норм.откр / норм.закр програмир.
Номинальный ток [mA]	500; Максимальный уровень для каждого выходного сигнала
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да

Диапазон измерения / настройки

Настройка параметров в пределах
Разрешение
Коммутационный выход [K]	0,2
Индикация [K]	0,2

Точность/ погрешность

Погрешность точки переключения [K]	± 0,2
Индикация [K]	± (0,2 + ? Digit)
Температурный дрейф (на каждые 10К)	0,1

Время реакции

готовность к работе после подключения питания [s]	1,5
Время реакции Коммутационный выход [ms]	200
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Настройка точки переключения	Кнопка для программирования
Возможные опции при программировании	гистерезис / функция окна; норм. закр. / откр.; сброс памяти по мин./макс. ; выбор °C/°F; подстройка до ± 10 K

Условия эксплуатации

Температура окружающей среды [°C]	-25...70
Температура хранения [°C]	-40...85
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]	175

Механические данные

Подключение к процессу	G ? A
Материал	нерж. сталь V2A (1.4301); нерж. сталь V2A (1.4305) (303S22); EPDM/X (Santoprene); PC (Makrolon); PBT (полибутилентерефталат); FPM (Viton)
Вес [kg]	0,267

Дисплеи / Элементы управления

Индикация	Дисплей 2 x светодиод зелёный Состояние выхода 4 x светодиод желтый Функции дисплея 4-х позиционный буквенно -цифровой дисплей Измеренные значения 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование функции выхода:

Hno = гистерезис / N.O.

Hnc = гистерезис / N.C.

Fno = функция окна / N.O.

Fnc = функция окна / N.C.

Примечания

n.c. = не используется ?) по EN50178, SELV, PELV; относительно UL: Для применения в цепи с низким напряжением и защитой от перегрузки по току согласно UL873 Tab.28.1 или Imax = 100/Ub (Ub = напряжение электрической цепи). ) Максимальный уровень для каждого выходного сигнала Общий используемый ток: max. 1 A 2 выхода могут быть включены параллельно c общей нагрузкой в 1А; устанавливаемые пороговые значения и программирование выходов должны точно соответствовать *) когда дисплей активизирован
Упаковочная величина [штука]	1

n.c. = не используется ?) по EN50178, SELV, PELV; относительно UL: Для применения в цепи с низким напряжением и защитой от перегрузки по току согласно UL873 Tab.28.1 или Imax = 100/Ub (Ub = напряжение электрической цепи). *) Максимальный уровень для каждого выходного сигнала Общий используемый ток: max. 1 A 2 выхода могут быть включены параллельно c общей нагрузкой в 1А; устанавливаемые пороговые значения и программирование выходов должны точно соответствовать **) когда дисплей активизирован
