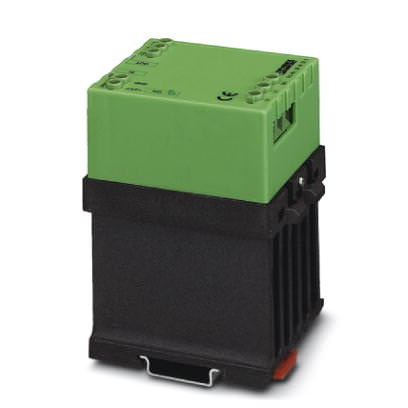

Полупроводниковый контактор Реле нагрузки - ELR 3/ 9-400 - 2941701 (127113)

Поставляем Полупроводниковый контактор Реле нагрузки - ELR 3/ 9-400 - 2941701 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

127113

Производитель

Phoenix Contact

Категория

Список полупроводниковых контакторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А катушка управления 230В АС 1НО+1НЗ LC1D LC1D09M7 Schneider Electric

Смотреть ещё

Описание

Описание Реле нагрузки - ELR 3/ 9-400 - 2941701

Размеры

Ширина	62 мм
Высота	84 мм
Глубина	110 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Степень защиты	IP20

Входные данные

Наименование, вход	Питание устройства
Защитная схема	Защита от переполюсовки Диод защиты от переполюсовки
	Защита от перенапр.
Индикатор состояния	LED желт.
Наименование, вход	Вход управляющего сигнала, справа/слева
Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
Типовой входной ток при U_N	16 мА
Порог срабатывания, сигнал '0', относительно U_N	> 0,8
Порог срабатывания, сигнал '1', относительно U_N	< 0,3
Время отклика в режиме нормальной нагрузки	20 мс
Частота передачи	1 Гц (при сos ? = 0,5)

Выходные данные

Наименование, выход	Выход перемен. тока
Номинальное напряжение на выходе	400 В AC
Диапазон номинального выходного напряжения	110 В AC ... 440 В AC
Периодическое пиковое запирающее напряжение	800 В
Частота сети	50 Гц
	60 Гц
Ток нагрузки	9 А (См. график завис. пар.)
Ток утечки	Тип. 7 мА
Остаточное напряжение	Тип. 1,5 В
Импульсный ток	230 А (tp = 10 мс, при 25 °C)
Наименование защиты	RC-звено
Защитная цепь / модуль	RC-звено
Наименование защиты	Защита от перенапр.
Ограничение верхнего предела напряжения	> 750 В

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	10
Резьба винтов	M3

Общие сведения

Испытательное напряжение, вход / выход	2,5 кВ
Монтажное положение	Вертикально (монтажная рейка горизонтальная)
Указания по монтажу	устанавливаются в ряд с промежутком > 20 мм
Режим работы	100 % ED
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	EN 50178
	Основная изоляция
Наименование	Требования к электростанции
	Соответствующие требованиям по ЭМВ
Стандарты / нормативные документы	EN 61000-6-2
	EN 61000-6-4
