Соединительный модуль для контроллеров Активный модуль - UM-16 RELS/KSR-G24/21/E/MT/PLC - 2962379 (109492)

Поставляем Соединительный модуль для контроллеров Активный модуль - UM-16 RELS/KSR-G24/21/E/MT/PLC - 2962379 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109492

Производитель

Phoenix Contact

Категория

Список соединительных модулей для контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

SMITSVONK HOLLAND BWO(BG)-2/4-SV98H-CR-PH-23024-10

Смотреть ещё

Описание

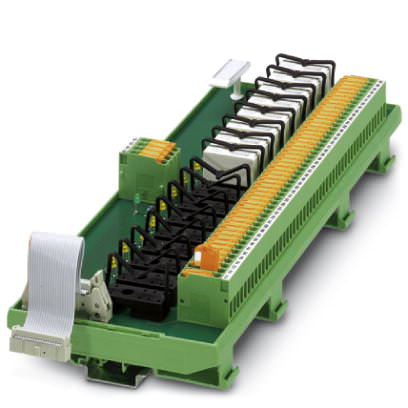

Описание Активный модуль - UM-16 RELS/KSR-G24/21/E/MT/PLC - 2962379

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	285 мм
Высота	111,5 мм
Глубина	59 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC
Наименование защиты	Защитный диод
Защитная цепь / модуль	Защитный диод
Индикация рабочего напряжения	LED зел.
Индикатором состояния / канал	LED желт.

Выходные данные

Исполнение контакта	1 переключающий контакт
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	5 А

Общие сведения

Количество каналов	16
Возможная комплектация	Миниатюрное реле, REL-MR-24DC/21HC
В комплекте с	нет
испытательное напряжение	2,5 кВ (50 Гц, 1 мин)
Стандарты / нормативные документы	МЭК 60664
	DIN EN 50178
	МЭК 62103
Степень загрязнения	2
Категория перенапряжения	III
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Тип изоляционного материала, корпус	ПВХ, боковая часть из неусиленного полиамида
Цвет	зеленый

Данные по подключению Подключение 1

Наименование, подключение	Уровень полевых устройств
Количество точек подключения	52
Тип подключения	Винтовые клеммы с ножевыми размыкателями
Полюсов	48
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Резьба винтов	M3
Длина снятия изоляции	8 мм

Данные по подключению Подключение 2

Наименование, подключение	Активная часть
Количество точек подключения	1
Тип подключения	IDC / FLK - штыревой разъем (2,54 мм)
Полюсов	20

Поддерживаемые устройства управления

Дополнительные устройства управления	ALLEN-BRADLEY ControlLogix
Дополнительные платы ввода-вывода	1756-OB32
Дополнительные устройства управления	ALLEN-BRADLEY PLC 5
Дополнительные платы ввода-вывода	1771 OBN
Дополнительные устройства управления	GE Fanuc PACSystems RX3i
Дополнительные платы ввода-вывода	IC694MDL754
Дополнительные устройства управления	HONEYWELL PlantScape
Дополнительные платы ввода-вывода	TC-ODD 321
Дополнительные устройства управления	MITSUBISHI MELSEC L
Дополнительные платы ввода-вывода	LY41PT1P
	LY42PT1P
Дополнительные устройства управления	MITSUBISHI MELSEC Q
