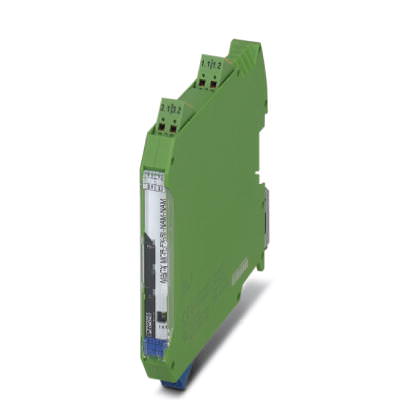

Разделительный усилитель Разделитель сигналов - MACX MCR-EX-SL-NAM-NAM-SP - 2924883 (110504)

Поставляем Разделительный усилитель Разделитель сигналов - MACX MCR-EX-SL-NAM-NAM-SP - 2924883 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110504

Производитель

Phoenix Contact

Категория

Список разделительных усилителей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser DELTABAR-S PMD75-DFMV7/115

Клапан пневмораспределительный 820055051 Rexroth AVENTICS

Смотреть ещё

Описание

Описание Разделитель сигналов - MACX MCR-EX-SL-NAM-NAM-SP - 2924883

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2
Степень защиты	IP20

Входные данные

Напряжение без нагрузки	~ 8 В DC
Порог переключения (с ослаблением)	< 1,2 мА (запертый)
Порог переключения (без ослабления)	> 2,1 мА (проводящий)

Выходные данные

Выходной переключающий контакт	Резистивный (транзистор, пассивный)

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	12 В DC ... 24 В DC -20 % ... +25 %
Потребляемая мощность	< 0,6 Вт

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы

Общие сведения

Количество каналов	1
Индикатор состояния	зеленый светодиод (напряжение питания)
	желтый светодиод (коммутационное состояние)
	красный светодиод (сбои в линии)
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	II
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение электромагнитных помех	EN 61000-6-4
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход / выход / питание, шинные соединители на DIN-рейке
Гальваническая развязка	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Наименование	Вход / питание, шинные соединители на DIN-рейке
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	? II (1) G [Ex ia Ga] IIC
	? II (1) D [Ex ia Da] IIIC
	? II 3G Ex nA IIC T4 Gc X
IECEx	[Ex ia Ga] IIC
	[Ex ia Da] IIIC
	Ex nA IIC T4 Gc
Функциональная безопасность (SIL)	SIL 2

Данные по безопасности

Макс. внутренняя индуктивность L_i	возможность игнорирования
Макс. внутренняя емкость C_i	возможность игнорирования
Макс. выходное напряжение U_o	9,6 В
Макс. выходной ток I_o	10 мА
Макс. выходная мощность P_o	25 мВт
Группа	IIC
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	510 нФ
Группа	IIC
макс. внешняя индуктивность Lo	5 мГн
макс. внешняя емкость C_o	840 нФ
Группа	IIC
макс. внешняя индуктивность Lo	1 мГн
макс. внешняя емкость C_o	1,2 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	2,7 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	5 мГн
макс. внешняя емкость C_o	4,4 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	1 мГн
макс. внешняя емкость C_o	6,3 мкФ
Максимальное безопасное напряжение U_m	253 В
