Описание

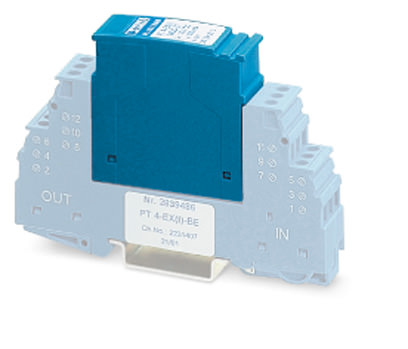

Описание Штекерный модуль для защиты от перенапр-й - PT 4-EX(I)-24DC-ST - 2839253

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V-0
Цвет	синий
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
	EN 60079-11
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	4
Направление действие	Line-Line Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.00

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	30 В DC
	21 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)

Номинальный ток I_N	500 мА (40 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Ток защитного проводника I_PE	? 4 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	308 А
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Суммарный импульсный ток (10/350)мкс	2 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	308 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	59 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 1 кВ
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 45 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 1 кВ
Остаточное напряжение при I_n (фаза-фаза)	? 70 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 65 В
Уровень защиты U_P (фаза-фаза)	? 60 В (C1 - 500 В / 250 А)
	? 50 В (C3 - 25 A)
Уровень защиты U_P (фаза-земля)	? 1 кВ (C2 - 10 кВ / 5 кА)
	? 1 кВ (C1 - 1 кВ/500 A))
	? 1 кВ (D1 - 1 кА)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,1 дБ (1 МГц / 50 Ом)
	Тип. 0,1 дБ (500 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 7 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 2,5 МГц
Сопротивление на каждую цепь
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	500 мА (Например, T в соотв. с МЭК 127-2/III)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (500 В / 250 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (1 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Стандарты и предписания

Стандарты / нормативные документы	EN 61643-21
	EN 60079-0
	EN 60079-11
	EN 60079-26
	EN 61241-0
	EN 61241-11

Данные по взрывозащищенности

Максимальная внутренняя емкость С_i	1,1 нФ
Максимальная внутренняя индуктивность L_i	1 мГн
Максимальное значение внутренней постоянной времени t (R_i/L_i)	? 10 мкс
Максимальный входной ток I_i	500 мА (T4 / ? 80 °C)
	500 мА (T5 / ? 55 °C)
	500 мА (T6 / ? 40 °C)
Максимальное входное напряжение U_i	30 В DC
Максимальная входная мощность Pi	850 мВт (T4 / ? 80 °C)
	700 мВт (T5 / ? 55 °C)
	700 мВт (T6 / ? 40 °C)
Напряжения изоляции относительно земли	500 В AC
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (T4)
	-40 °C ... 55 °C (T5)
	-40 °C ... 40 °C (T6)
