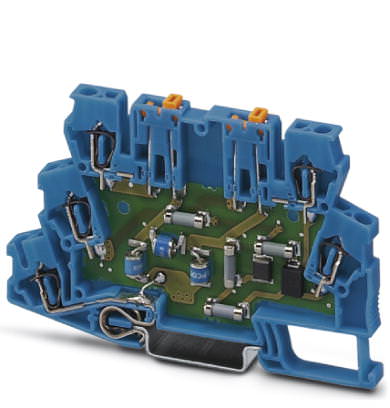

Продукт для защиты сигнальных цепей во взрывоопасных зонах Устройство защиты от перенапряжений - TT-ST-M-EX(I)-24DC - 2859424 (109799)

Поставляем Продукт для защиты сигнальных цепей во взрывоопасных зонах Устройство защиты от перенапряжений - TT-ST-M-EX(I)-24DC - 2859424 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109799

Производитель

Phoenix Contact

Категория

Перечень продуктов для защиты сигнальных цепей во взрывоопасных зонах

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TT-ST-M-EX(I)-24DC - 2859424

Размеры

Высота	100 мм
Ширина	6,2 мм
Глубина	63,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V-2
Цвет	синий
Стандарты для воздушных путей и путей утечки	EN 60079-11
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы с ножевым контактом
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	30 В DC

Максимальное напряжение при длительной нагрузке U_C (провод-земля)	30 В DC

Номинальный ток I_N	200 мА (T_A < 40 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Суммарный импульсный ток (10/350)мкс	2 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	5 кA
	5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 40 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 1,5 кВ
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 40 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 1,5 кВ
Остаточное напряжение при I_n (фаза-фаза)	? 40 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 45 В
Уровень защиты U_P (фаза-фаза)	? 60 В (C2-5 кA)
Уровень защиты U_P (фаза-земля)	? 1,5 кВ (C2-5 кA)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 1 дБ (? 400 кГц / 50 ?)
	Тип. 0,4 дБ (? 150 кГц / 150 Ом)
Вносимое затухание aE, асим.


Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 3 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 1 МГц
Сопротивление на каждую цепь	6,6 ? ±20 % (на цепь)
	6,6 ?
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	200 мА (Например, T в соотв. с МЭК 127-2/III)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 - 1 кА
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	2,5 A (1 с)

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61643-21

Данные по взрывозащищенности

Максимальная внутренняя емкость С_i	4 нФ
Максимальная внутренняя индуктивность L_i	1 мГн
Максимальный входной ток I_i	200 мА (T4 / ? 85 °C)
	200 мА (T5 / ? 55 °C)
	200 мА (T6 / ? 40 °C)
Максимальное входное напряжение U_i	30 В
Максимальная входная мощность Pi	1,6 Вт
Напряжения изоляции относительно земли	500 В ±10 %
