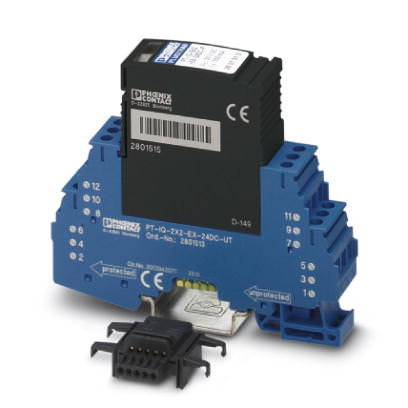

Продукт для защиты сигнальных цепей во взрывоопасных зонах Устройство защиты от перенапряжений - PT-IQ-2X2-EX-24DC-UT - 2801513 (109788)

Поставляем Продукт для защиты сигнальных цепей во взрывоопасных зонах Устройство защиты от перенапряжений - PT-IQ-2X2-EX-24DC-UT - 2801513 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109788

Производитель

Phoenix Contact

Категория

Перечень продуктов для защиты сигнальных цепей во взрывоопасных зонах

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - PT-IQ-2X2-EX-24DC-UT - 2801513

Размеры

Высота	91,1 мм
Ширина	17,7 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Тип монтажа	Установка на монтажной рейке
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Номинальный ток I_N	350 мА
Эффективный рабочий ток I_C при U_C	? 5 мкA (на систему)
Ток защитного проводника I_PE	? 100 нА (на систему)
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	2 кA
Уровень защиты U_P (фаза-фаза)	? 60 В (C1 - 1 кВ/500 A))
	? 110 В (C2 - 10 кВ / 5 кА)
	? 140 В (C2 - 10 кА)
	? 50 В (C3 - 25 A)
	? 55 В (C3 - 100 A)
Уровень защиты U_P (фаза-земля)	? 1,3 кВ (C2 - 10 кВ / 5 кА)
	? 1,5 кВ (C2 - 10 кА)
	? 1,3 кВ (C3 - 100 A)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,3 дБ (? 300 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 1,1 МГц
Емкость (фаза-земля)	Тип. 2 нФ
Сопротивление на каждую цепь	1,2 ? ±5 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, многоступенчатая
Номинал предохранителя, макс.	350 мА (F)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (1 кВ / 500 А)
	C2 - 10 кА
	C3 (100 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кА
	D1 - 2 кА
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-фаза)	? 30 мс
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-земля)	? 30 мс

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Подключение с выравниванием потенциалов

Тип подключения	DIN-рейка NS35 или соединительная клемма

Контакт дистанционной сигнализации

Функция переключения	через TBUS

Данные по взрывозащищенности

Максимальная внутренняя емкость С_i	возможность игнорирования
Максимальная внутренняя индуктивность L_i	возможность игнорирования
Максимальный входной ток I_i	350 мА
Максимальное входное напряжение U_i	30 В DC
Максимальная входная мощность Pi	1,2 Вт
Напряжения изоляции относительно земли	> 500 В AC
Стандарты/нормативные документы	EN 60079-0 2012
	EN 60079-11 2012
	EN 60079-15 2010
	МЭК 60079-0 2012
	МЭК 60079-11 2012
	МЭК 60079-15 2010
Температура окружающей среды (при эксплуатации)	-40 °C ... 50 °C (T6)
	-40 °C ... 70 °C (T4)
