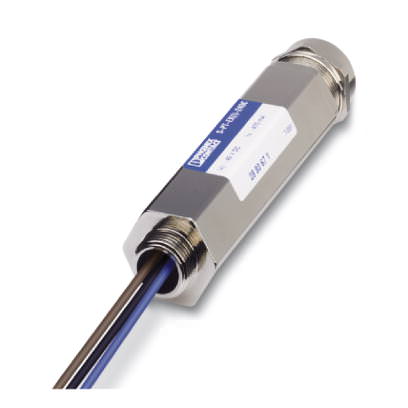

Продукт для защиты сигнальных цепей во взрывоопасных зонах Устройство защиты от перенапряжений - S-PT-EX(I)-24DC-1/2' - 2882572 (109810)

Поставляем Продукт для защиты сигнальных цепей во взрывоопасных зонах Устройство защиты от перенапряжений - S-PT-EX(I)-24DC-1/2' - 2882572 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109810

Производитель

Phoenix Contact

Категория

Перечень продуктов для защиты сигнальных цепей во взрывоопасных зонах

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - S-PT-EX(I)-24DC-1/2' - 2882572

Размеры

Высота	34 мм
Ширина	34 мм
Глубина	148 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 50 °C
Степень защиты	IP67

Общие сведения

Материал корпуса	Цинк. литье под давлением
Класс воспламеняемости согласно UL 94	V-0
Цвет	cеребристый
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	EN 60079-0
	EN 60079-11
Тип монтажа	Непосредственное резьбовое
Исполнение	Модуль с резьбовым соединением
Полюсов	3
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	30 В DC
	21 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)

Номинальный ток I_N	350 мА (50 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (экран-земля)	10 кA (опциональный)
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (экран-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	30 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (экран-земля)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 50 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 1,4 кВ (непосредственное заземление)
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн.	? 600 В (опциональный)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 50 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 1,4 кВ (непосредственное заземление)
Остаточное напряжение при I_n (фаза-фаза)	? 50 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 50 В
Уровень защиты U_P (фаза-фаза)	? 55 В (C2-5 кA)
	? 50 В (C1 - 250 А)
	? 50 В (C3 - 25 A)
	? 80 В (D1 - 1 кА)
Уровень защиты U_P (фаза-земля)	? 1,4 кВ (C2-5 кA, непосредственное заземление)
	? 1,4 кВ (C1 -500 А)
	? 1,4 кВ (C3 - 100 A)
	? 1,4 кВ (D1 - 1 кА)
Уровень защиты UP (экран-земля)	? 650 В (C2-5 кA дополнительно)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Время срабатывания tA (экран-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,5 дБ (?1 МГц / 50 Ом)
	Тип. 0,2 дБ (до 400 кГц, 150 ?)

Вносимое затухание aE, асим.
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 6 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 2,5 МГц
Сопротивление на каждую цепь	2,2 ? ±10 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
	D1 (1 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (1 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (экран-земля)	C2 (10 кВ / 5 кА)
	D1 (1 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	10 A - 1 с
Стабильность переменного тока согласно МЭК 61643-21 (экран-земля)	10 А - 1 с

Характеристики клемм

Наименование, подключение	Вход / выход
Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Соединительный кабель
Способ подключения	Винтовые зажимы
Резьба винтов	M3
Момент затяжки	0,6 Нм
Длина снятия изоляции	6 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16

Стандарты и предписания

Стандарты / нормативные документы	DIN EN 61643-21
	EN 60079-0
	EN 60079-11
	EN 60079-26

Данные по взрывозащищенности

Максимальная внутренняя емкость С_i	2 нФ
Максимальная внутренняя индуктивность L_i	1 мГн
Максимальный входной ток I_i	350 мА (T4,T5,T6 / ? 50 °C)
Максимальное входное напряжение U_i	30 В
Максимальная входная мощность Pi	3 Вт
