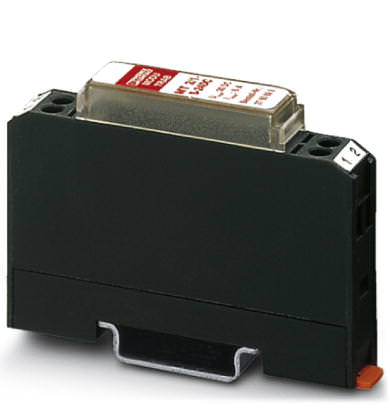

Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - MT-2/1-S- 48DC - 2748056 (110056)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - MT-2/1-S- 48DC - 2748056 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110056

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - MT-2/1-S- 48DC - 2748056

Размеры

Высота	77,5 мм
Ширина	12,4 мм
Глубина	55 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA-F
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Полюсов	2
Направление действие	Line-Line

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
Номинальное напряжение U_N	48 В DC
Макс. напряжение при длит. нагрузке U_C	52 В DC
	36 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	52 В DC
	36 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)
Номинальный ток I_N	6 А
Эффективный рабочий ток I_C при U_C	? 10 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	1,1 кA
Суммарный импульсный ток (8/20) мкс	1,1 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	1,1 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	119 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 80 В
Остаточное напряжение при I_n (фаза-фаза)	? 115 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 85 В
Время срабатывания tA (фаза-фаза)	? 1 нс
Вносимое затухание aE, асим.
Емкость (фаза-фаза)	Тип. 3,5 нФ
Сопротивление на каждую цепь

Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (1 кВ / 500 А)
	C2 (2 кВ / 1 кА)
	C3 (100 A)

Характеристики клемм

Тип подключения	Винтовые клеммы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
