Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - S-PT1-2PE-24DC - 2818122 (110073)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - S-PT1-2PE-24DC - 2818122 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110073

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

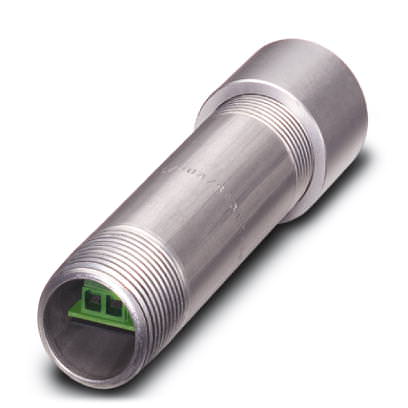

Описание Устройство защиты от перенапряжений - S-PT1-2PE-24DC - 2818122

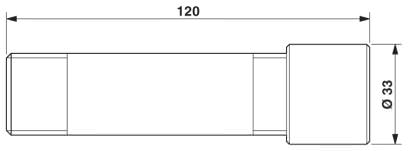

Размеры

Высота	33 мм
Ширина	33 мм
Глубина	120 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP40

Общие сведения

Цвет	cеребристый
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	МЭК 60664-1
Тип монтажа	Соответствующий промежуточный штекер
Исполнение	Модуль с резьбовым соединением
Полюсов	3
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	28 В DC
	20 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	28 В DC
	20 В AC
Номинальный ток I_N	250 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	180 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	180 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 60 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 60 В
Остаточное напряжение при I_n (фаза-фаза)	? 40 В
Остаточное напряжение при I_n (фаза-земля)	? 60 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 25 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 20 В
Уровень защиты U_P (фаза-фаза)	? 55 В
Уровень защиты U_P (фаза-земля)	? 550 В
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	? 1,6 дБ (До 500 кГц, системы сопротивлением 50 ?)
	? 0,6 дБ (До 200 кГц, системы сопротивлением 150 ?)
	? 0,2 дБ (до 50 кГц, системы сопротивлением 600 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 3,5 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 1,5 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	Тип. 400 кГц
Емкость (фаза-фаза)	Тип. 1,5 нФ
Сопротивление на каждую цепь	10 ? 5 %
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с

Характеристики клемм

Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
