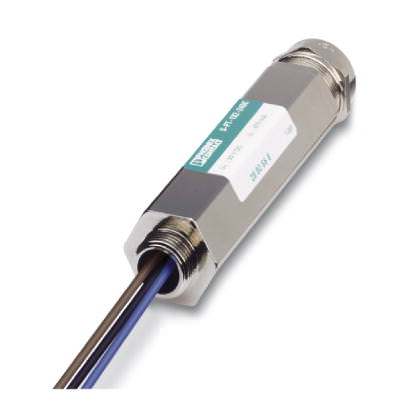

Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - S-PT-1X2-24DC-1/2' - 2882569 (110101)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - S-PT-1X2-24DC-1/2' - 2882569 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110101

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контактный блок 800F-NX-BX01 Allen Bradley

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - S-PT-1X2-24DC-1/2' - 2882569

Размеры

Высота	34 мм
Ширина	34 мм
Глубина	148 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP67

Общие сведения

Материал корпуса	Цинк, литье под давлением, наружная поверхность с медным и никелевым покрытием
Цвет	cеребристый
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	VDE 0110-1
Тип монтажа	Непосредственное резьбовое
Исполнение	Модуль с резьбовым соединением
Полюсов	3
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	40 В DC
	28 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	40 В DC
	28 В AC
Номинальный ток I_N	450 мА (55 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (экран-земля)	10 кA (опциональный)
Суммарный импульсный ток (8/20) мкс	20 кA
Суммарный импульсный ток (10/350)мкс	2 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (экран-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	23 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (экран-земля)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 55 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В (непосредственное заземление)
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн.	? 600 В (опциональный)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 55 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 450 В (непосредственное заземление)
Остаточное напряжение при I_n (фаза-фаза)	? 55 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 65 В
Уровень защиты U_P (фаза-фаза)	? 80 В (C2-5 кA)
Уровень защиты U_P (фаза-земля)	? 450 В (C2-5 кA, непосредственное заземление)
Уровень защиты UP (экран-земля)	? 600 В (C2-5 кA дополнительно)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Время срабатывания tA (экран-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,5 дБ (?1,5 МГц / 50 Ом)
	Тип. 0,2 дБ (? 300 кГц / 150 Ом)

Вносимое затухание aE, асим.
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 6 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 2 МГц
Сопротивление на каждую цепь	2,2 ?
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	500 мА (Например, T в соотв. с МЭК 127-2/III)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
Стабильность импульсного тока согласно МЭК 61643-21 (экран-земля)	C2 (10 кВ / 5 кА)

Характеристики клемм

Наименование, подключение	Вход / выход
Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Соединительный кабель
Способ подключения	Винтовые зажимы
Резьба винтов	M3
Момент затяжки	0,6 Нм
Длина снятия изоляции	6 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
