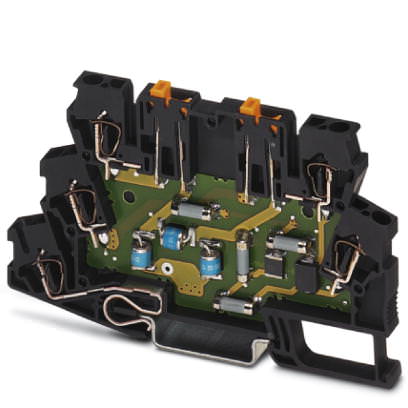

Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-ST-M-2-PE-24AC - 2858920 (110099)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-ST-M-2-PE-24AC - 2858920 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110099

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TT-ST-M-2-PE-24AC - 2858920

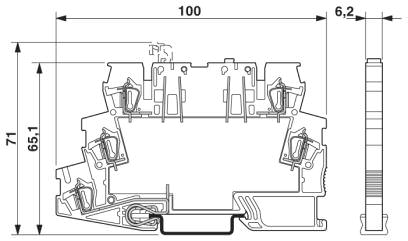

Размеры

Высота	100 мм
Ширина	6,2 мм
Глубина	63,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
	IEC 60664-1
Категория перенапряжения	III
Степень загрязнения	2
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы с ножевым контактом
Полюсов	2
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В AC
Макс. напряжение при длит. нагрузке U_C	45 В DC
	31 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	45 В DC
	31 В AC
Номинальный ток I_N	350 мА (45 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Суммарный импульсный ток (10/350)мкс	2 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	200 А (Суммарн.)
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA (на цепь)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 55 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 55 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 600 В
Остаточное напряжение при I_n (фаза-фаза)	? 55 В
Уровень защиты U_P (фаза-фаза)	? 80 В (C2 (10 кВ / 5 кА))
	? 40 В (стат.)
Уровень защиты U_P (фаза-земля)	? 600 В (C2 (10 кВ / 5 кА))
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 1 дБ (400 кГц / 50 Ом)
	Тип. 0,4 дБ (170 кГц / 150 Ом)
	Тип. 0,1 дБ (40 кГц / 600 Ом)
Вносимое затухание aE, асим.


Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	3,5 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	1,1 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	Тип. 280 кГц
Емкость (фаза-фаза)	2 нФ
Емкость (фаза-земля)	2 пФ
Сопротивление на каждую цепь	6,6 ? ±20 % (на цепь)
	6,6 ?
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	370 мА
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
	C3 (100 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (1 кА)
	C3 (100 A)

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
