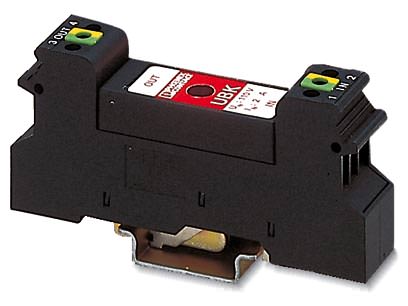

Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - UBK 2-500 - 2798530 (110109)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - UBK 2-500 - 2798530 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110109

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - UBK 2-500 - 2798530

Размеры

Высота	90 мм
Ширина	17,5 мм
Глубина	46 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6.6
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Стандарты для воздушных путей и путей утечки	МЭК 60664-1
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Направление действие	Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C2 + D1
Класс VDE	C2 + D1
Номинальное напряжение U_N	500 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	500 В AC
Номинальный ток I_N	2 А
Эффективный рабочий ток I_C при U_C	? 1 мкA
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 2,5 кВ
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 1,5 кВ
Уровень защиты U_P (фаза-фаза)	3,5 кВ (C2 (10 кВ / 5 кА))
Уровень защиты U_P (фаза-земля)	2,2 кВ (C2 (10 кВ / 5 кА))
Время срабатывания tA (фаза-фаза)	? 100 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, асим.	0 дБ (до 30 МГц, в системах с сопротивлением 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	< 60 МГц
Емкость (фаза-фаза)	< 7 пФ
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	2 А (gL)

Характеристики клемм

Резьба винтов	M3
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Подключение с выравниванием потенциалов

Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
