ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2041 AirBox 2x2DI 2PO M12 (13116)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2041 AirBox 2x2DI 2PO M12 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13116

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2041 AirBox 2x2DI 2PO M12

Характеристики

Пневмоостров AS-i
AS-i интерфейс для нижних частей модуля
Разъёмы M12 x 1
Подключение к системе при помощи пневмофитингов
2 x 2 цифровых входа с розетками M12 x 1
2 пневматических выхода

Электронные данные

Электрическое исполнение	2 x 2 входа / 2 выхода
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	170

Входы

цифровой
Электрическое подключение	PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	20...30 DC
Допустимая токовая нагрузка для всех входов [mA]	100
Входной ток High/Low [mA]	> 3 / 1,5
Уровень переключающего сигнала 1 [V]	> 10
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Встроенный воздухоотвод; внешнее питание клапана 24 V DC
Диапазон питающих напряжений [V]	18...30 DC
Внешний источник питания	в соответствии с PELV
Встроенный 'Watchdog'	да

Условия эксплуатации

Температура окружающей среды [°C]	0...55, допустимо применение при температуре ниже 0 °C при специальной подготовке сжатого воздуха
Степень защиты	IP 65

Испытания / одобрения

Электромагнитная совместимость	EN 50295

AS-i классификация

AS-i профиль	S-7.F
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	F
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 разъемI-1/2 / контакт 4I-1/2 / контакт 2I-3/4 / контакт 4 + O-3 / контакт 4I-3/4 / контакт 2 + O-4 / контакт 4

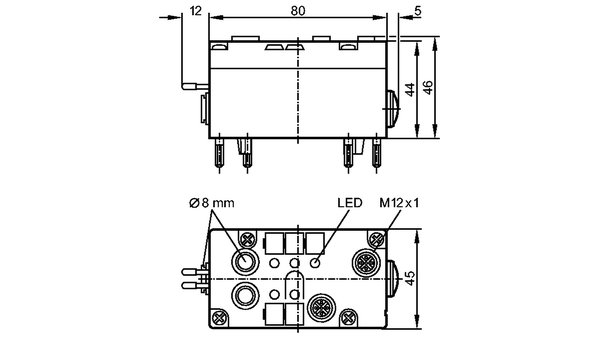

Механические данные

Пневматическая система	два клапана 3/2-ходовых
Рабочий диапазон давления [бар]	2...8 **)
Воздушный поток при 6/5 bar [Nl/min]	350
Расход воздуха при 6/0 bar [Nl/min]	550
Консистенция сжатого воздуха	фильтрованный (5 мкм); со смазкой (ISO-VG10) или без смазки 1)
Фитинг для труб [тип/мм]	Legris LF 3000/8
Материал	PBT (полибутилентерефталат)
Вес [kg]	0,262

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Функции дисплея LED	желтый

электрическое подключение

Электрическое подсоединение

Контактные штыри на нижнем модуле

Назначение жил кабеля при подключении

	Входы
1:	питание датчика L+
2:	вход данных I2 / I4
3:	питание датчика L-
4:	вход данных I1 / I3
5:	не используется

Примечания

**) вкл. допустимые пики давления 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com
Упаковочная величина [штука]	1
