ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2459 CompactLM12 4DI-Y 4DO T (13163)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2459 CompactLM12 4DI-Y 4DO T для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13163

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2459 CompactLM12 4DI-Y 4DO T

Характеристики

Активный модуль CompactLine
Прямое подключение к плоскому AS-i кабелю
Разъёмы M12 x 1
ИК-порт для адресации
Цифровые входы и выходы

Электронные данные

Электрическое исполнение	4 входа / 4 выхода
Рабочее напряжение [V]	26,5...31,6 DC (AS-i) / 10...30 DC (AUX); 'supply class 2' согласно cULus
Суммарное потребление тока от AS-i [mA]	250
Макс. допустимая токовая нагрузка на каждый модуль [mA]	4000

Входы

цифровой
Электрическое подключение	PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	20...30 DC
Допустимая токовая нагрузка для всех входов [mA]	200
Ограничение входного тока [mA]	15
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Диапазон питающих напряжений [V]	10...30 DC
Внешний источник питания	по стандарту PELV *)
Макс. допустимая токовая нагрузка на каждый выход [mA]	2000 **)
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...80
Степень защиты	IP 67; (enclosure type 1); при использовании плоского кабеля E7400x и E7401x

Испытания / одобрения

Электромагнитная совместимость	EN 50295

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	нет
AS-i профиль	S-7.F.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	F.E
AS-i сертификат	40401
Биты данных	Бит данныхD0D1D2D3 Вход1234 РозеткаI-1/2I-1/2 / I-2I-3/4I-3/4 / I-4 Контакт42 442 4 Выход1234 РозеткаO-1O-2O-3O-4 Контакт4444

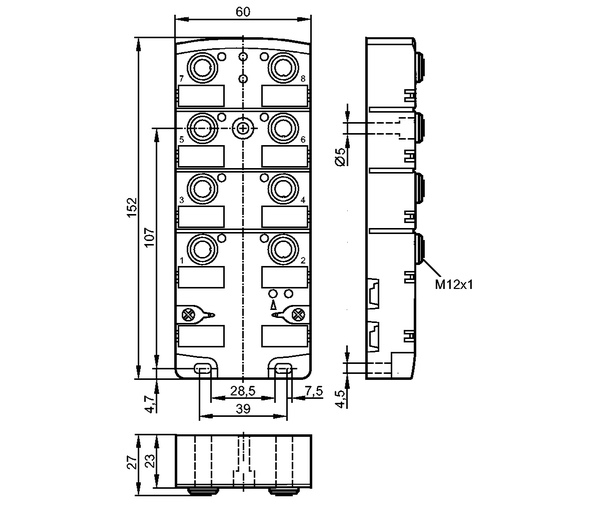

Механические данные

Материал	PA (полиамид); гнездо: латунь никелированн.; Резьбовые вставки в нижнюю часть: латунь никелированн.; О-кольцо (разъем): витон; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,377

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Назначение жил кабеля при подключении

	Входы 1: питание датчика + 2: ввод данных 3: питание датчика - 4: ввод данных 5: функциональное заземление (FE)
	Выходы 3: внешнее напряжение AUX - 4: коммутационный выход 5: функциональное заземление (FE) 1, 2: n.c.

Принадлежности

Принадлежности (дополнительные)	Втулка из нержавеющей стали для монтажа в случае высоких механических напряжений (E70402)

Примечания

) через черный плоский кабель *) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1)
Упаковочная величина [штука]	1
